Parametri dalle sezioni trasversali

Die Parametrisierung in RFEM und RSTAB ist ein Werkzeug, welches viele Möglichkeiten bietet, vor allem für wiederkehrende Bauteile. Innerhalb der Parametrisierung hat man die Möglichkeit, auf interne Werte des Modells zurückzugreifen, wie zum Beispiel Werte eines gewählten Querschnitts. Im Folgenden wird ein einfaches Beispiel erläutert, wie das funktionieren kann.

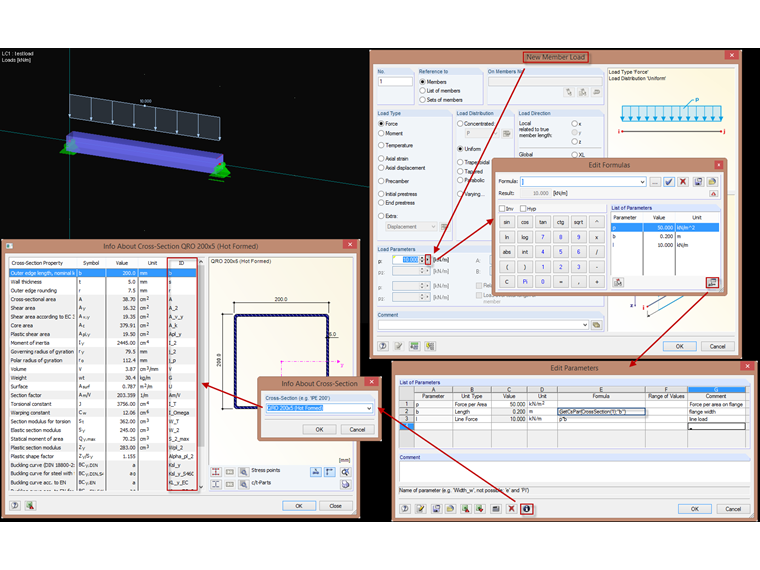

L'obiettivo è quello di avere un carico superficiale di p = 50 kN/m² che agisca solo su un'ala della trave. Questa sezione trasversale è un tubo quadrato con una larghezza dell'ala di 200 mm; si dovrebbe prendere questa larghezza dalle proprietà della sezione trasversale al fine di convertire il carico della superficie in un carico della linea corrispondente. Ci sono anche diversi modi per farlo. La figura 01 mostra uno di loro.

Innanzitutto, inserisci un nuovo 'Carico di linea - Graficamente'. Nella sezione Carica parametri, fare clic sul triangolino nero a destra del valore per aprire la finestra "Modifica formule" (Figura 02).

Qui puoi anche inserire la formula direttamente. Tuttavia, questo non è lo scopo del nostro esempio. Per controllare i valori di input utilizzando un elenco di parametri, è necessario prima creare questi parametri. Fare clic sul pulsante [Modifica parametri] per aprire la finestra con lo stesso nome.

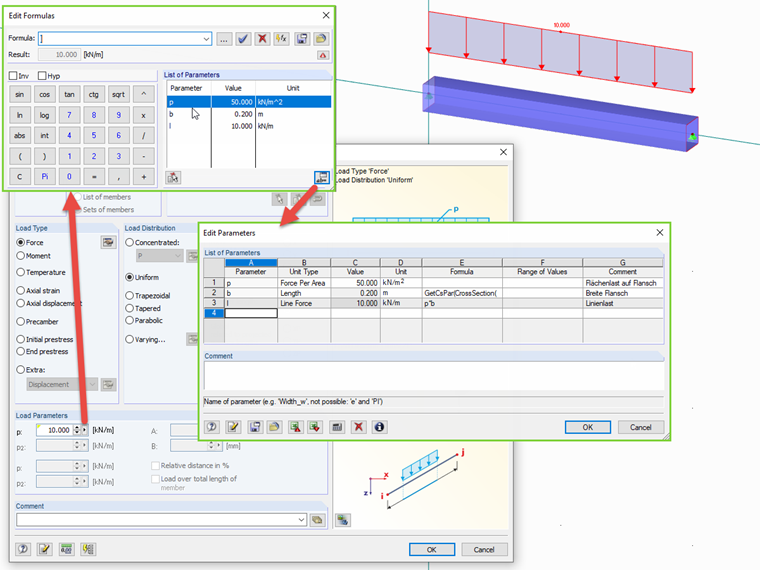

Definire tre parametri: p per il carico della superficie (forza per area) in kN/m², b per la lunghezza in mm el per il carico della linea (forza della linea) in kN/m. Come puoi vedere nell'elenco dei parametri, le formule per be l sono registrate e quindi le celle "Valore" sono ombreggiate in grigio. La formula di b per la larghezza dell'ala è particolarmente importante qui. Ciò comporta due formule speciali. La formula CrossSection () è incorporata nella formula GetCsPar (;). CrossSection (n) è preso come una stringa dalla riga n-esima della tabella delle sezioni trasversali. GetCsPar ("Sezione trasversale", "ID") richiede la sezione trasversale come stringa e il valore ID che viene ricercato. È possibile ottenere l'ID dalla finestra "Modifica parametri" utilizzando il pulsante Info, come mostrato nella Figura 03.

Ad esempio, ci sono molti parametri che possono aiutarti anche a trovare i carichi eccentrici. Dopo aver creato i parametri, è possibile applicare il parametro l nella finestra 'Modifica formule' del carico di linea, quindi chiudere la finestra e anche la finestra di carico di linea e ora vedrai il carico di linea corretto.

È possibile modificare il carico della superficie tramite "Modifica" -> "Modifica parametri" e il carico della linea viene regolato automaticamente con un clic su [OK], proprio come dopo la modifica della sezione trasversale nella riga 1 del tabella delle sezioni trasversali.


Autore

Il signor Günthel fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.
