Dipl.-Ing. Thomas Günthel
2021-05-31

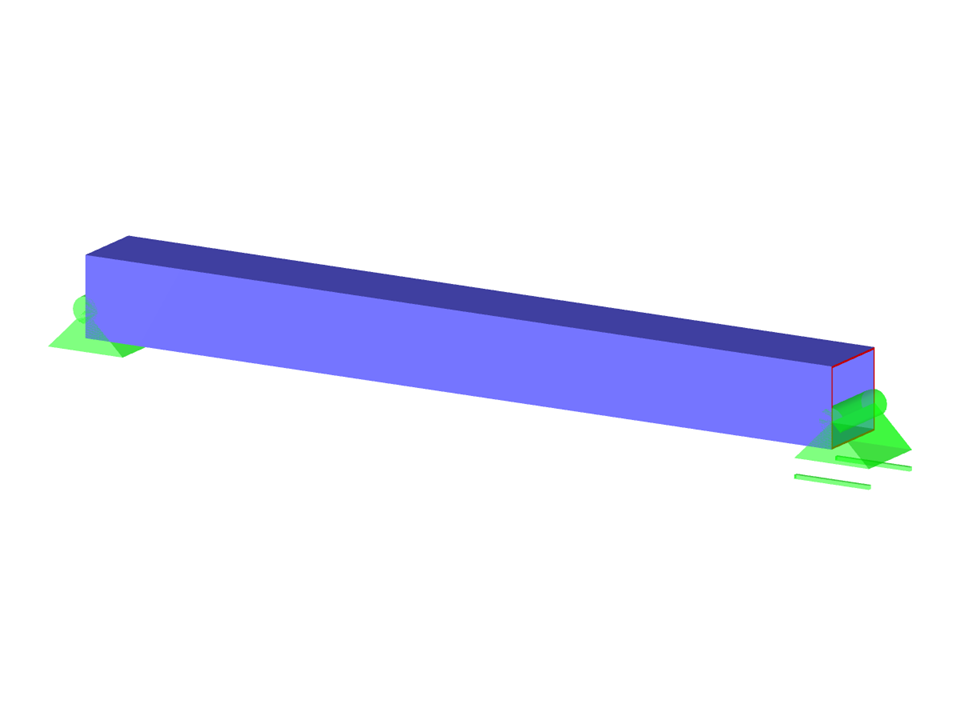

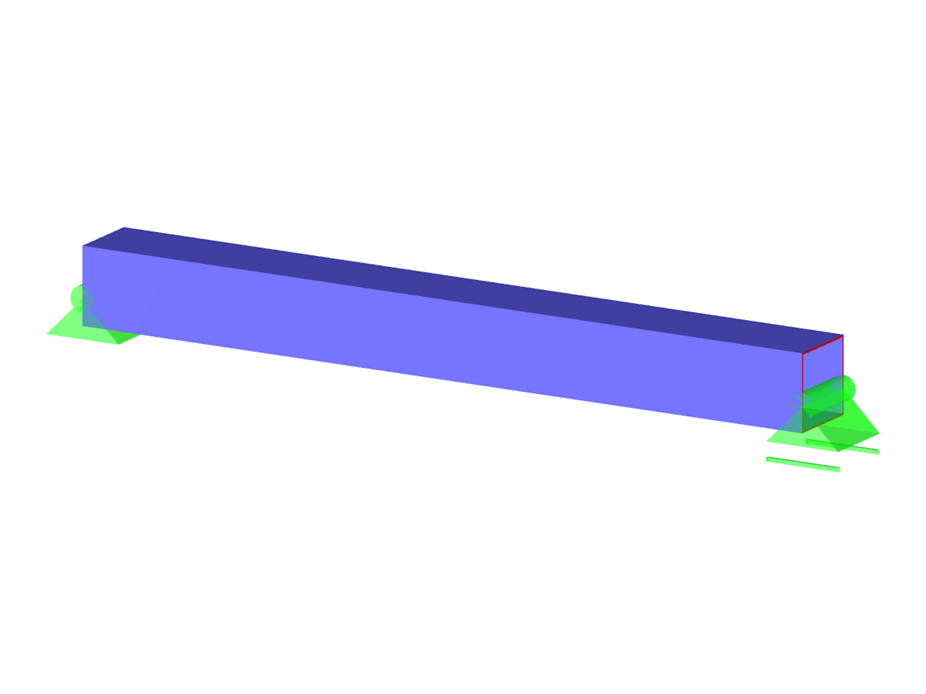

Trave di acciaio
  • Descrizione
  • Recensioni (0)

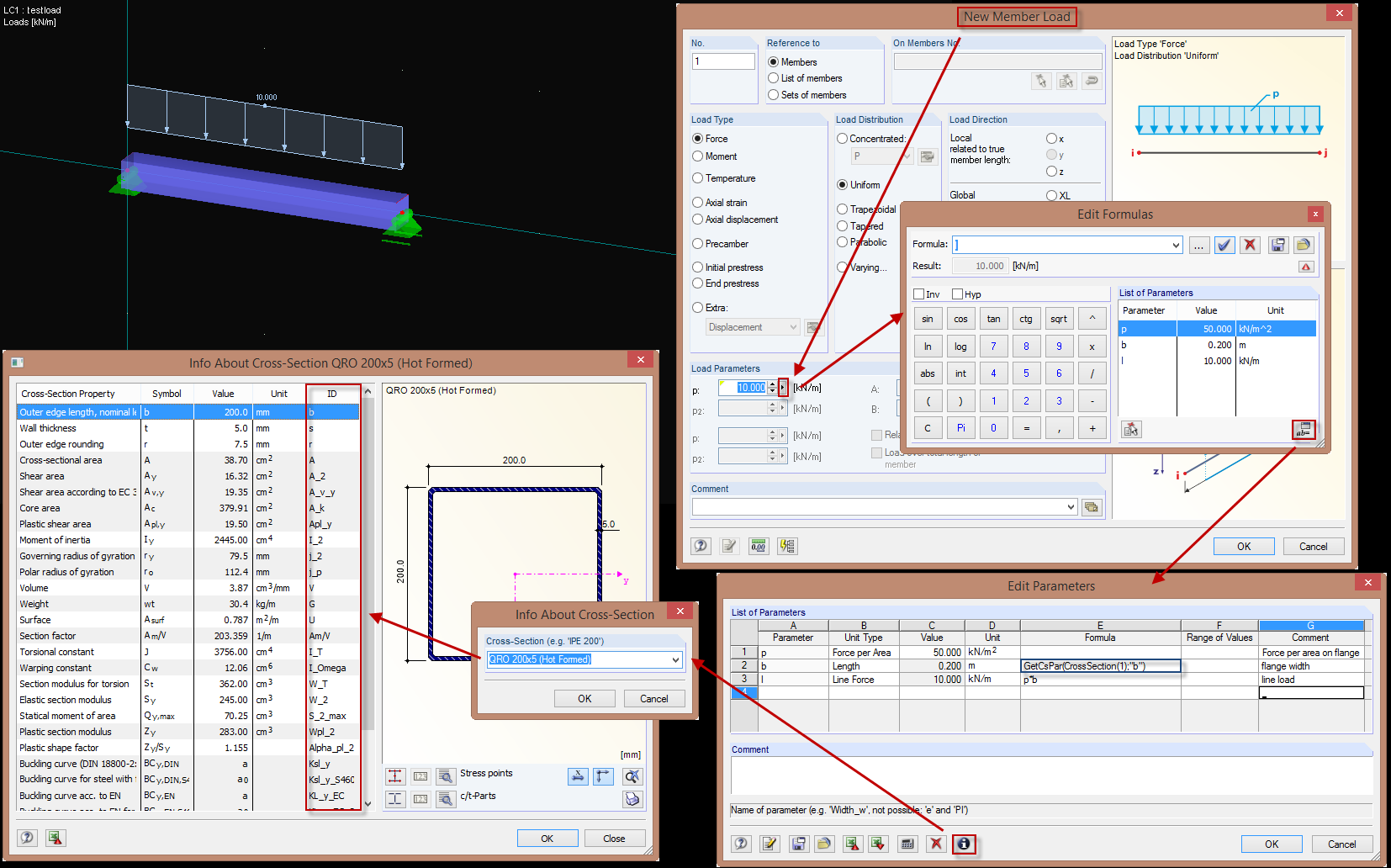

Questo modello dimostra con precisione la parametrizzazione delle sezioni trasversali delle travi in acciaio, integrando parametri e formule tramite la funzione GetCsPar. L'applicazione consente una rappresentazione chiara delle proprietà geometriche di una trave in acciaio, evidenziata da linee di sezione definite. I parametri tecnici sono chiaramente indicati, consentendo un adeguamento rapido e un'analisi dettagliata. La rappresentazione visiva supporta il fondamento teorico di questo approccio parametrico.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Parametrizzazione e analisi delle sezioni delle travi in acciaio

Numero di nodi 2
Numero di linee 1
Numero di aste 1
Numero di casi di carico 1
Peso totale 0,061 t
Dimensioni (metriche) 2.283 x 0.283 x 0.283 m
Dimensioni (imperiali) 7.49 x 0.93 x 0.93 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
