Параметры сечений

Die Parametrisierung in RFEM und RSTAB ist ein Werkzeug, welches viele Möglichkeiten bietet, vor allem für wiederkehrende Bauteile. Innerhalb der Parametrisierung hat man die Möglichkeit, auf interne Werte des Modells zurückzugreifen, wie zum Beispiel Werte eines gewählten Querschnitts. Im Folgenden wird ein einfaches Beispiel erläutert, wie das funktionieren kann.

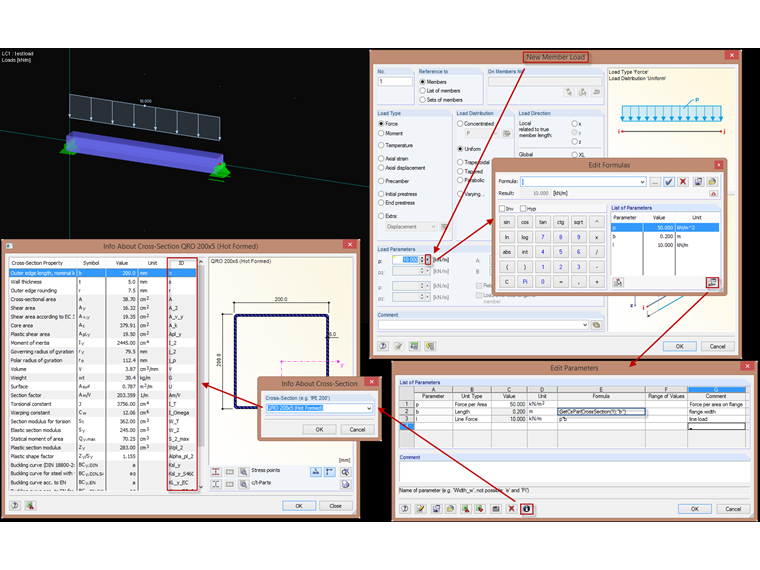

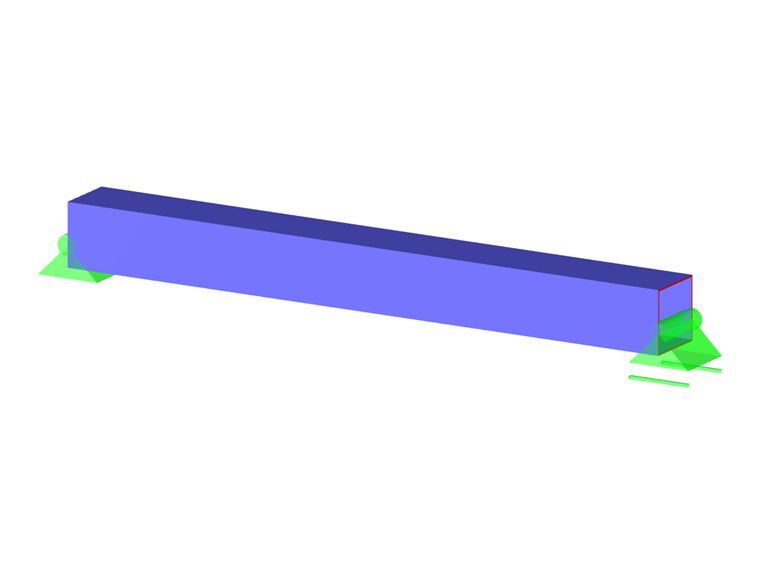

Цель состоит в том, чтобы нагрузка на поверхность p = 50 кН/м² действовала только на полку балки. Данное сечение представляет собой квадратную трубу с шириной полки 200 мм; вы должны взять эту ширину из свойств сечения, чтобы преобразовать нагрузку на поверхность в соответствующую линейную нагрузку. Для этого также есть несколько способов. На рисунке 01 показан один из них.

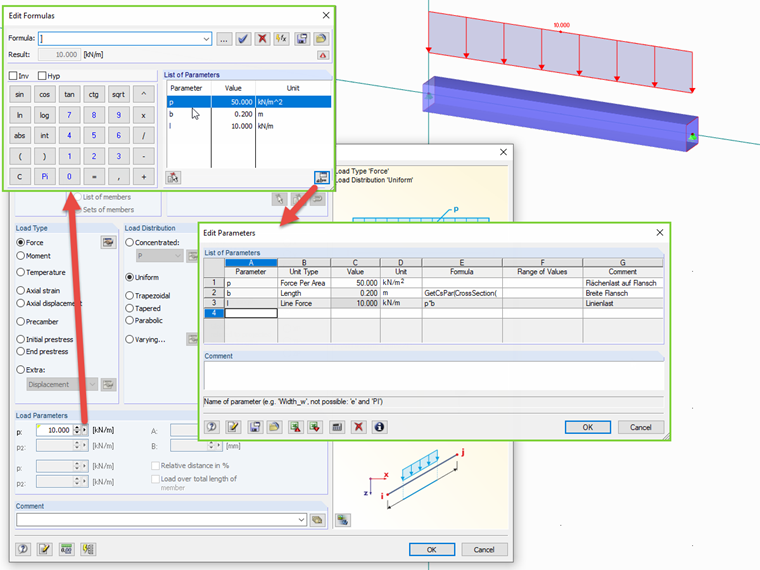

Прежде всего, вставьте новую «нагрузку на линию - графически». В разделе «Параметры нагрузки» нажмите на маленький черный треугольник справа от значения, чтобы открыть окно «Изменить формулы» (рисунок 02).

Здесь же можно напрямую ввести формулу. Однако цель нашего примера не в этом. Чтобы управлять входными значениями с помощью списка параметров, необходимо сначала создать эти параметры. Нажмите кнопку [Изменить параметры], чтобы открыть одноименное окно.

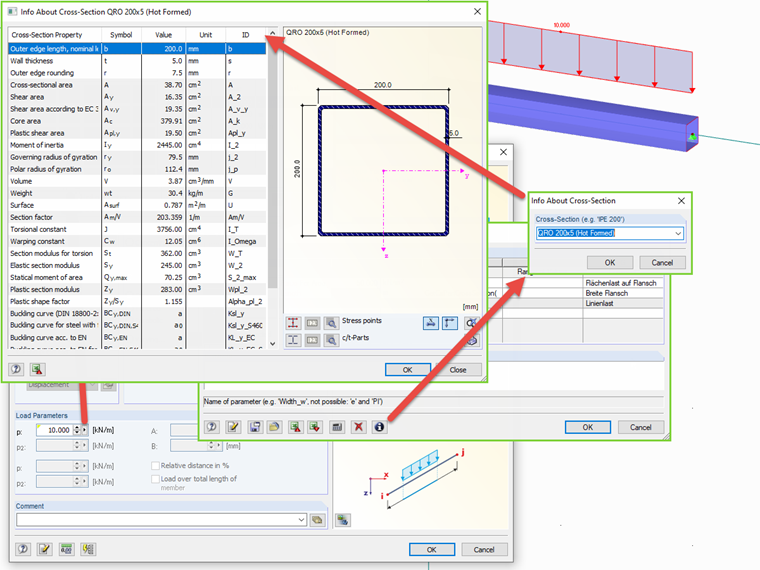

Задайте три параметра: p для нагрузки на поверхность (сила на площадь) в кН/м², b для длины в мм и l для линейной нагрузки (сила на линии) в кН/м. Как видно из списка параметров, формулы для b и l записаны, поэтому ячейки «Значение» отображаются серым цветом. Формула b для ширины полки здесь особенно важна. Для этого используются две специальные формулы. Формула CrossSection () встроена в формулу GetCsPar (;). Сечение (n) берется в качестве строки из n-ой строки таблицы сечений. GetCsPar («Сечение», «ID») требует наличия сечения в виде строки и искомого значения ID. Идентификатор можно получить в окне «Изменить параметры» с помощью кнопки «Информация», как показано на Рисунке 03.

Существует множество параметров, которые могут помочь вам, например, найти также внецентренные нагрузки. После создания параметров, можно применить параметр l в окне «Изменить формулы» нагрузки на линию, затем закрыть окно, а также окно нагрузки на линию, и теперь вы увидите правильную нагрузку на линию.

Любые изменения нагрузки на поверхность можно выполнить с помощью «Изменить» -> «Изменить параметры», и нагрузка на линию будет автоматически скорректирована с помощью щелчка на [OK], как это происходит после изменения сечения в строке 1 таблица сечений.


Автор

Г-н Гюнтель осуществляет техническую поддержку пользователей Dlubal Software.
