Die Parametrisierung in RFEM und RSTAB ist ein Werkzeug, welches viele Möglichkeiten bietet, vor allem für wiederkehrende Bauteile. Innerhalb der Parametrisierung hat man die Möglichkeit, auf interne Werte des Modells zurückzugreifen, wie zum Beispiel Werte eines gewählten Querschnitts. Im Folgenden wird ein einfaches Beispiel erläutert, wie das funktionieren kann.

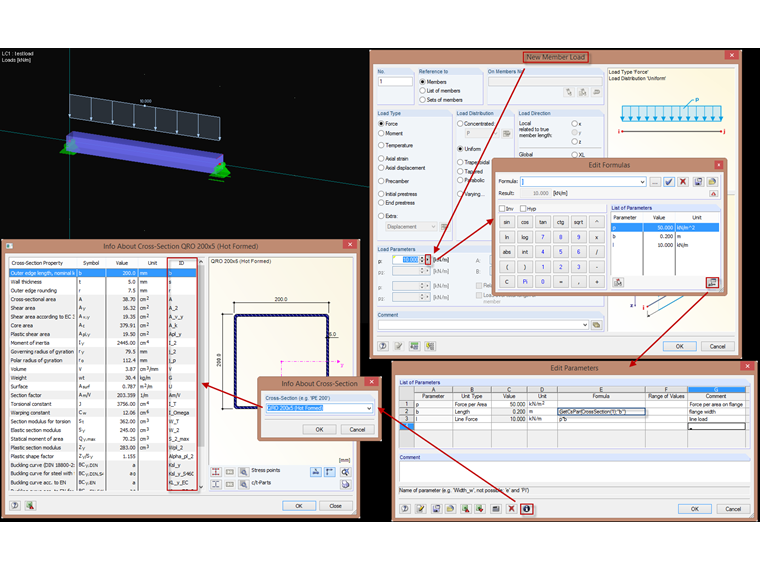

目的是让作用在梁翼缘上的面荷载p = 50 kN/m²。 该截面为翼缘宽度为200 mm的方管。您应该从截面属性中获取该宽度,以便将面荷载转换为相应的线荷载。 方法有很多种。 图01显示了其中一个。

首先,插入一个新的'线荷载 -图形'。 在荷载参数部分中,点击该值右侧的黑色小三角形对话框,打开“编辑公式”窗口(图02)。

在这里您也可以直接输入公式。但是,这不是我们的示例的目的。 为了通过参数列表控制输入值,首先需要创建这些参数。 点击[编辑参数]按钮打开相同名称的窗口。

定义三个参数:p用于面荷载(每单位面积力),单位kN/m²,b用于线荷载(线力)的单位kN/m。 正如在参数列表中一样,b和l的公式被记录下来,因此“值”单元格被显示为灰色。 这里b的翼缘宽度公式特别重要。 该公式包括两个特殊公式。 公式CrossSection()嵌入在公式GetCsPar(;)中。 CrossSection(n)以字符串形式从截面表的第n行获取。 GetCsPar(“ Cross-section”,“ ID”)要求截面为字符串,并且其值为ID。 使用信息按钮,可以在“编辑参数”窗口中获取该ID,如图03所示。

这里有很多参数可以帮助您找到偏心荷载。 创建完参数后,您可以在'编辑公式'窗口中应用线荷载的l参数,然后关闭该窗口,同时出现线荷载窗口,您将看到正确的线荷载。

您可以通过“编辑” ->“编辑参数”对面荷载进行任何更改,点击[确定]后线荷载将自动调整,就像修改截面的第1行一样。截面表。
