Errore della superficie ruotata.

Vorrei creare una superficie rotazionalmente simmetrica in RFEM 6. Tuttavia, la superficie ruotata non viene creata. Perché?


Risposta:

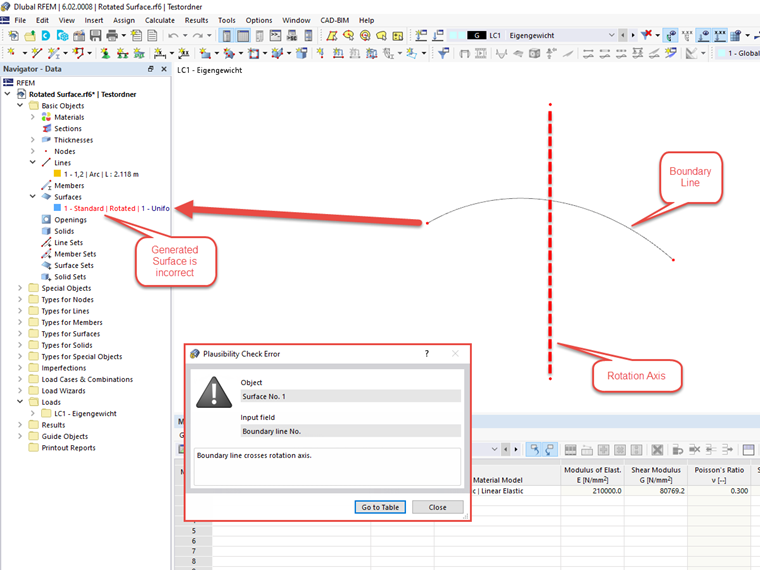

Quando si utilizzano le superfici ruotate in RFEM 6, assicurarsi che la linea del contorno e l'asse di rotazione non si incrocino. In caso contrario, la superficie ruotata non è corretta e non può essere creata.

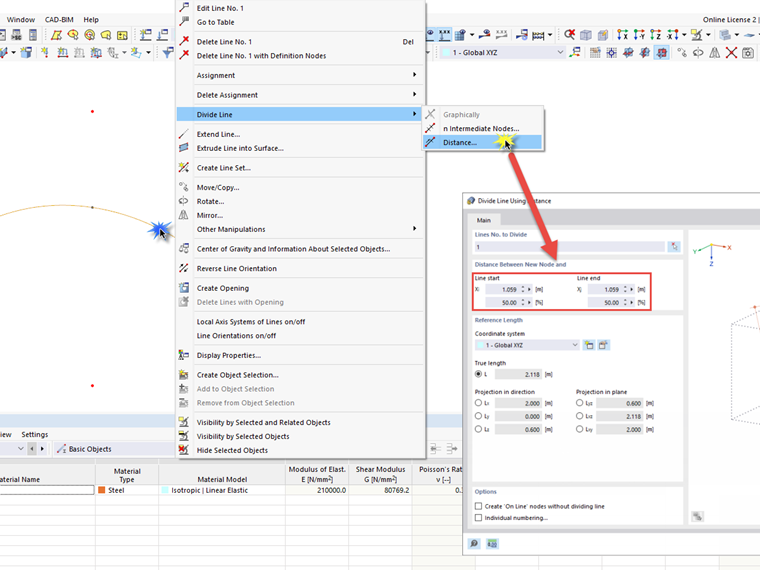

Un modo per creare la superficie è dividere la linea di contorno nel punto di intersezione con l'asse di rotazione. Nell'esempio mostrato qui, la linea dell'arco deve essere divisa una volta nel mezzo.

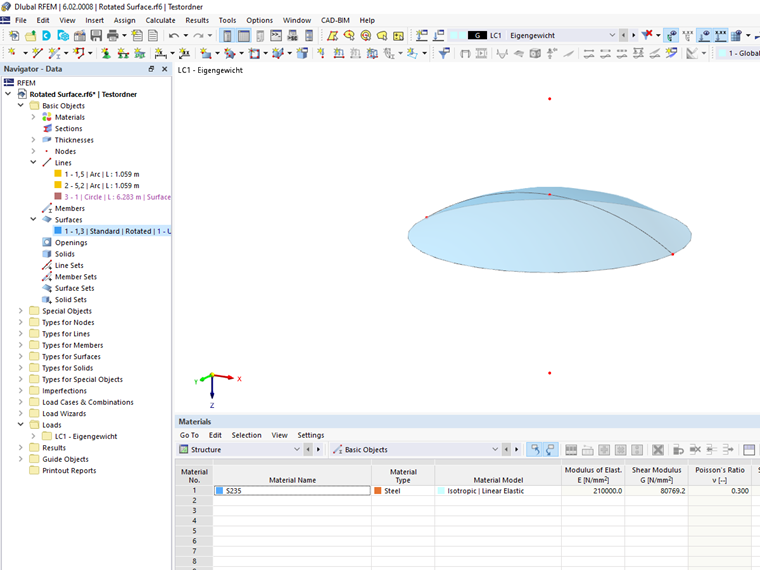

Dopo aver diviso la linea di contorno e corretto l'errore di input, RFEM crea automaticamente la superficie ruotata inserita.



;
