Error de superficie de revolución

Me gustaría crear una superficie simétrica rotacional en RFEM 6. Sin embargo, no se crea la superficie girada. ¿Por qué?

Respuesta:

Al utilizar superficies de revolución en RFEM 6, asegúrese de que la línea de contorno y el eje de giro no se crucen entre sí. Anderenfalls ist die Rotationsfläche fehlerhaft und kann nicht erzeugt werden.

FAQ | 005250
ES-ES | Bandera FAQ
FAQ 005250 | Me gustaría crear una superficie simétrica rotacional en RFEM. La superficie rotada w ...
FAQ 005250 | Me gustaría crear una superficie simétrica rotacional en RFEM. Sin embargo, no se crea la superficie girada. ¿Por qué?

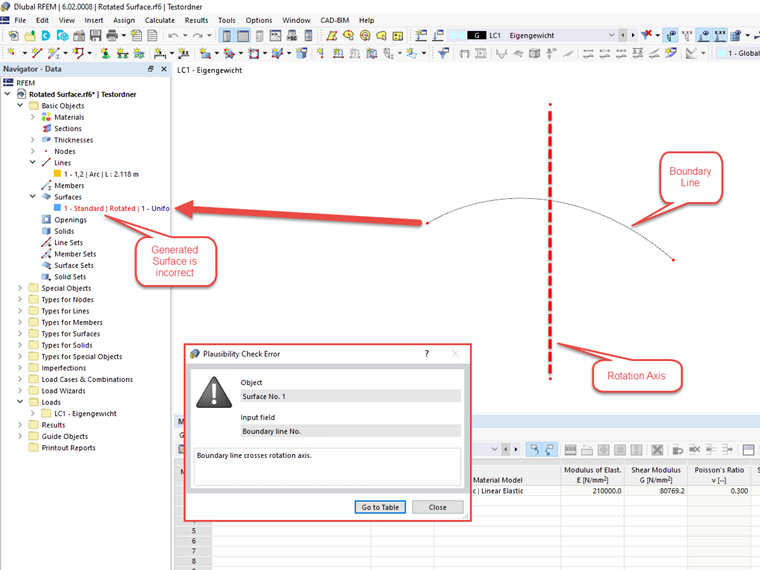

Error en la superficie girada - la línea de contorno y el eje de giro se intersecan.

Eine Möglichkeit, die Fläche zu erzeugen, besteht darin, die Begrenzungslinie am Schnittpunkt mit der Rotationsachse zu teilen. Am gezeigten Beispiel muss dazu die Bogenlinie einmal mittig geteilt werden.

FAQ 005250 | Me gustaría crear una superficie simétrica rotacional en RFEM. Sin embargo, no se crea la superficie girada. ¿Por qué?

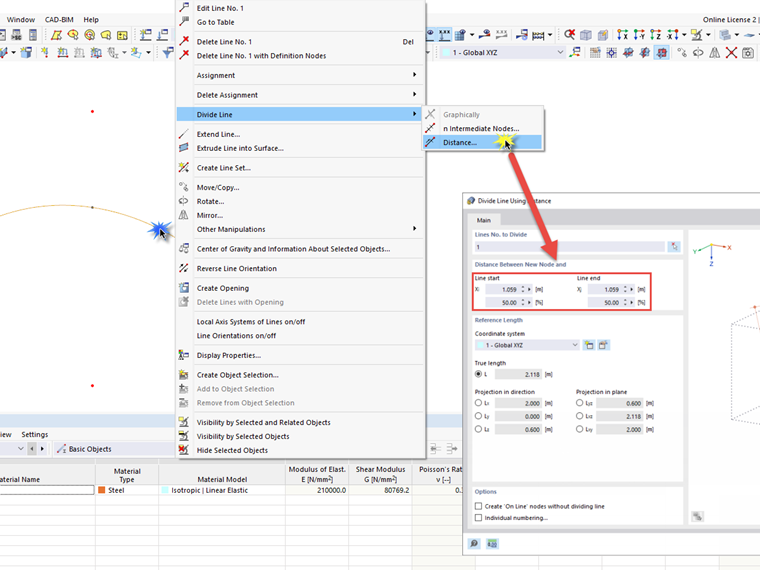

Divide la línea de contorno.

Nach dem Teilen der Begrenzungslinie und dem Beheben des Eingabefehlers erzeugt RFEM automatisch die eingegebene Rotationsfläche.

FAQ 005250 | Me gustaría crear una superficie simétrica rotacional en RFEM. Sin embargo, no se crea la superficie girada. ¿Por qué?

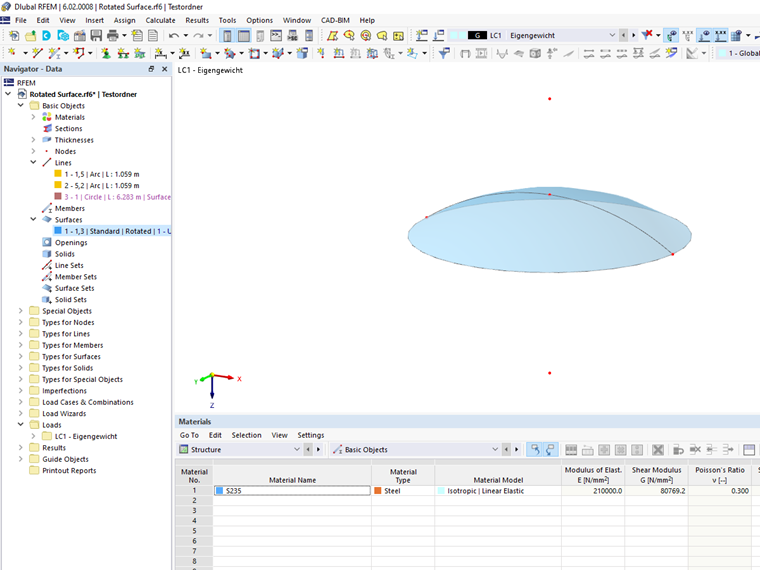

Superficie rotada generada
