Erro de superfície rodada

Gostaria de criar uma superfície com simetria de rotação no RFEM 6. No entanto, a superfície rodada não é criada. Qual a razão para isso?

Resposta:

Quando utilizar superfícies rodadas no RFEM 6, certifique-se de que a linha de contorno e o eixo de rotação não se cruzam. Anderenfalls ist die Rotationsfläche fehlerhaft und kann nicht erzeugt werden.

FAQ | 005250
EN-US | Sinalizador FAQ
FAQ 005250 | Gostaria de criar uma superfície com simetria de rotação no RFEM. A superfície rodada w ...
FAQ 005250 | Gostaria de criar uma superfície com simetria de rotação no RFEM. No entanto, a superfície rodada não é criada. Porquê?
Erro na superfície rodada - a linha de contorno e o eixo de rotação se cruzam.

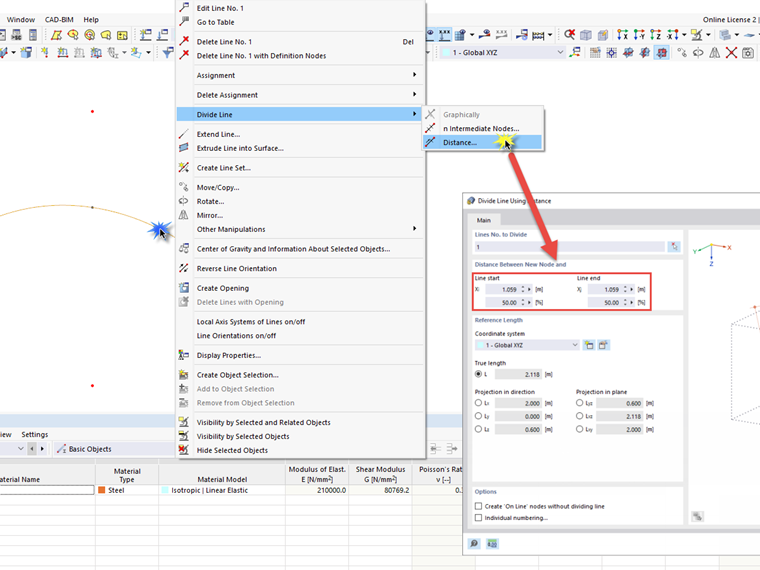

Eine Möglichkeit, die Fläche zu erzeugen, besteht darin, die Begrenzungslinie am Schnittpunkt mit der Rotationsachse zu teilen. Am gezeigten Beispiel muss dazu die Bogenlinie einmal mittig geteilt werden.

FAQ 005250 | Gostaria de criar uma superfície com simetria de rotação no RFEM. No entanto, a superfície rodada não é criada. Porquê?
Divida a linha de fronteira.

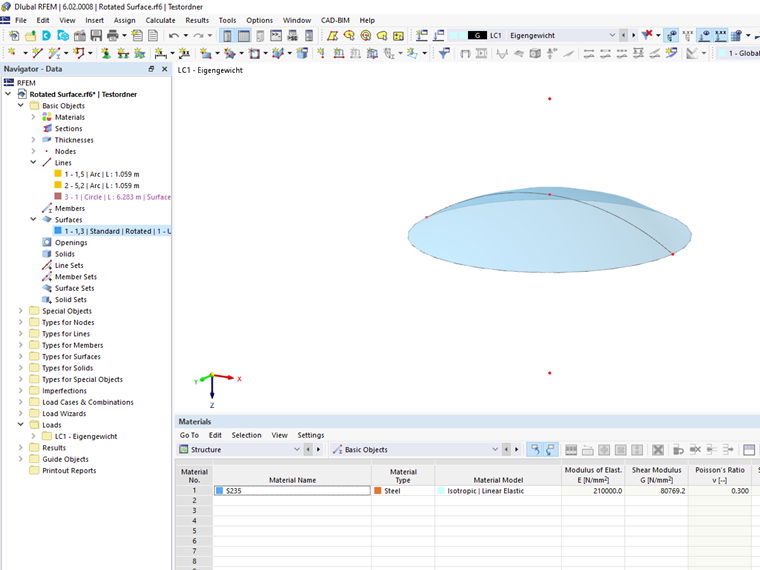

Nach dem Teilen der Begrenzungslinie und dem Beheben des Eingabefehlers erzeugt RFEM automatisch die eingegebene Rotationsfläche.

FAQ 005250 | Gostaria de criar uma superfície com simetria de rotação no RFEM. No entanto, a superfície rodada não é criada. Porquê?
Superfície rodada gerada
