Ho eseguito un calcolo comparativo di un telaio a navata singola con nodi di vincolo rigido. Die Einspannmomente der Rahmenstiele sind deutlich geringer als in der Statik des Aufstellers oder einer Handrechnung mit Rahmenformeln. Gibt es eine Erklärung?

Question

Ho eseguito un calcolo comparativo di un telaio a navata singola con nodi di vincolo rigido. Die Einspannmomente der Rahmenstiele sind deutlich geringer als in der Statik des Aufstellers oder einer Handrechnung mit Rahmenformeln. Gibt es eine Erkl&#228;rung?

Accepted Answer

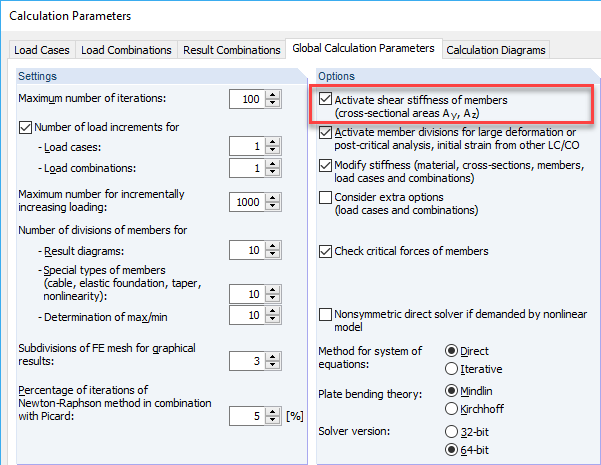

Probabilmente nel calcolo manuale hai assunto che la rigidezza a taglio G&#183;A vada verso l'infinito.Die Ursache f&#252;r den abweichenden Verlauf der Schnittgr&#246;&#223;en und Verformungen liegt meist bei der Ber&#252;cksichtigung der Stab-Schubsteifigkeiten, die in RFEM/RSTAB standardm&#228;&#223;ig aktiviert ist. Diese Option kann im Dialog "Berechnungsparameter" bei Bedarf ausgeschaltet werden (siehe Bild).

Momenti vincolari diversi dovuti alla rigidezza a taglio

Ho eseguito un calcolo comparativo di un telaio a navata singola con nodi di vincolo rigido. Die Einspannmomente der Rahmenstiele sind deutlich geringer als in der Statik des Aufstellers oder einer Handrechnung mit Rahmenformeln. Gibt es eine Erklärung?
