Różne momenty ograniczające ze względu na sztywność na ścinanie

Wykonałem obliczenia porównawcze ramy jednonawowej ze sztywnymi węzłami podporowymi. Die Einspannmomente der Rahmenstiele sind deutlich geringer als in der Statik des Aufstellers oder einer Handrechnung mit Rahmenformeln. Gibt es eine Erklärung?

Odpowiedź:

Prawdopodobnie w obliczeniach ręcznych założono, że sztywność na ścinanie G · A zmierza w kierunku nieskończoności.

Die Ursache für den abweichenden Verlauf der Schnittgrößen und Verformungen liegt meist bei der Berücksichtigung der Stab-Schubsteifigkeiten, die in RFEM/RSTAB standardmäßig aktiviert ist. Diese Option kann im Dialog "Berechnungsparameter" bei Bedarf ausgeschaltet werden (siehe Bild).

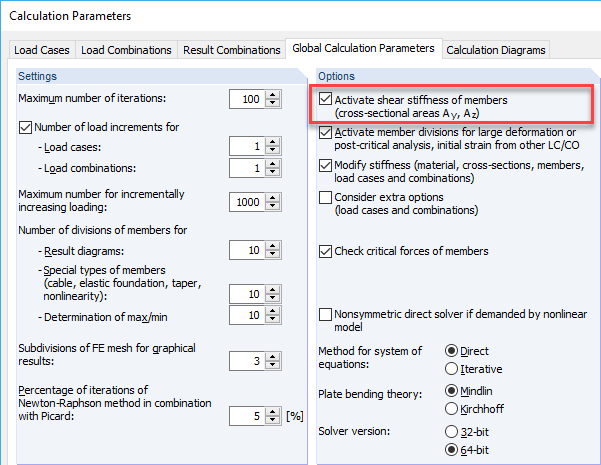

Okno dialogowe Parametry obliczeń Sztywność prętów na ścinanie
Okno dialogowe „Parametry obliczeń”: Sztywność prętów na ścinanie
