Различные защемляющие моменты, вызванные жесткостью на сдвиг

Я выполнил сравнительный расчет однопролетной рамы с жесткими опорными узлами. Die Einspannmomente der Rahmenstiele sind deutlich geringer als in der Statik des Aufstellers oder einer Handrechnung mit Rahmenformeln. Gibt es eine Erklärung?

Ответ:

В ручном расчете вы, наверное, решили, что жесткость на сдвиг G·A направлена на бесконечность.

Die Ursache für den abweichenden Verlauf der Schnittgrößen und Verformungen liegt meist bei der Berücksichtigung der Stab-Schubsteifigkeiten, die in RFEM/RSTAB standardmäßig aktiviert ist. Diese Option kann im Dialog "Berechnungsparameter" bei Bedarf ausgeschaltet werden (siehe Bild).

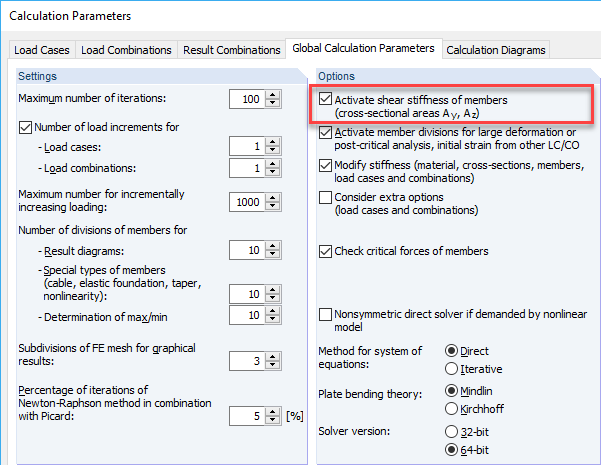

Диалоговое окно «Параметры расчета» Жесткость на сдвиг стержней
Диалоговое окно «Параметры расчета»: Жесткость на сдвиг стержней
