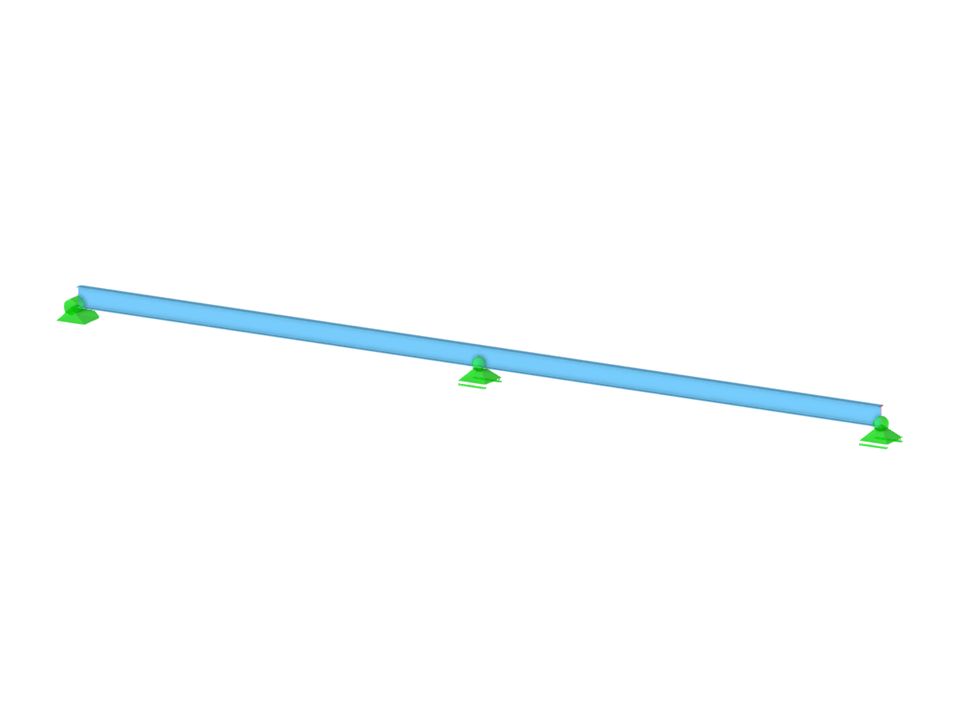

Viga de dos vanos
  • Descripción
  • Reseñas (0)

Descargue el modelo de una viga de dos vanos aquí y ábralo con el programa de elementos finitos RFEM.

Este modelo se utilizará en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos |Introducción al diseño de acero.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Viga de dos vanos

Número de nudos 3
Número de líneas 1
Número de barras 1
Número de superficies 0
Número de sólidos 0
Número de casos de carga 2
Número de combinaciones de carga 2
Número de combinaciones de resultados 0
Peso completo 2.532 t
Dimensiones (métricas) 24,000 x 0,000 x 0,000 m
Dimensiones (imperiales) 78.74 x 0 x 0 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
