Stáhněte si zde model nosníku o dvou polích a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model bude použit v bezplatném online základním školení v programu RFEM 6 pro statické výpočty MKP |Úvod do posouzení ocelových konstrukcí.
- RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí
- RFEM 6 | Studenti Dlubal | Úvod do Posouzení ocelových konstrukcí
- RFEM 6 | Studenti | Úvod do Posouzení ocelových konstrukcí
- RFEM 6 pro studenty | Úvod do posouzení ocelových konstrukcí | 04.05.2022

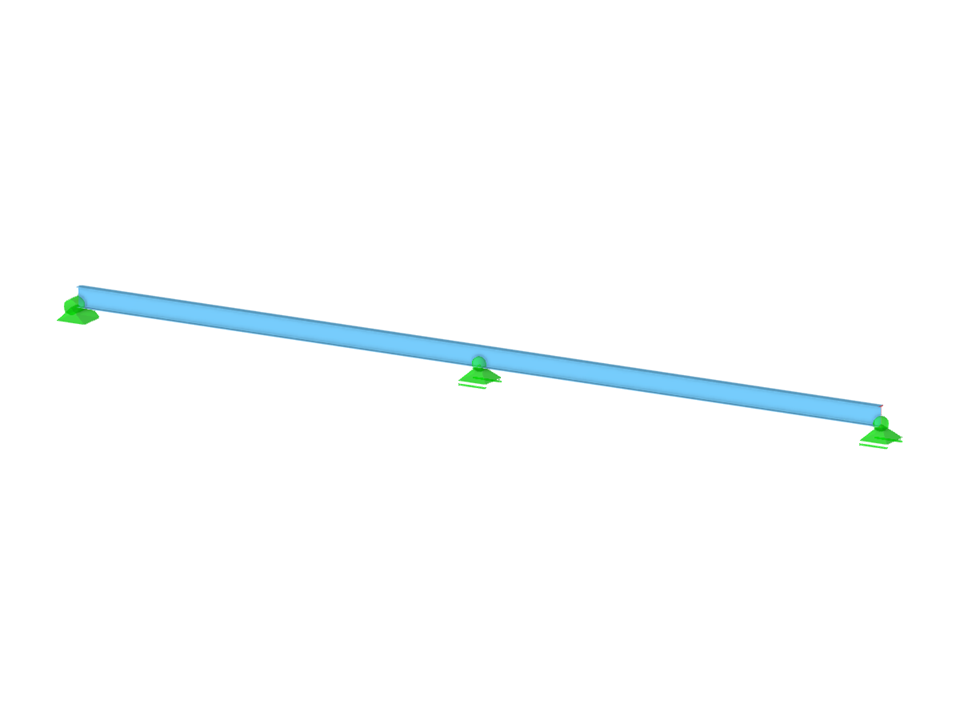

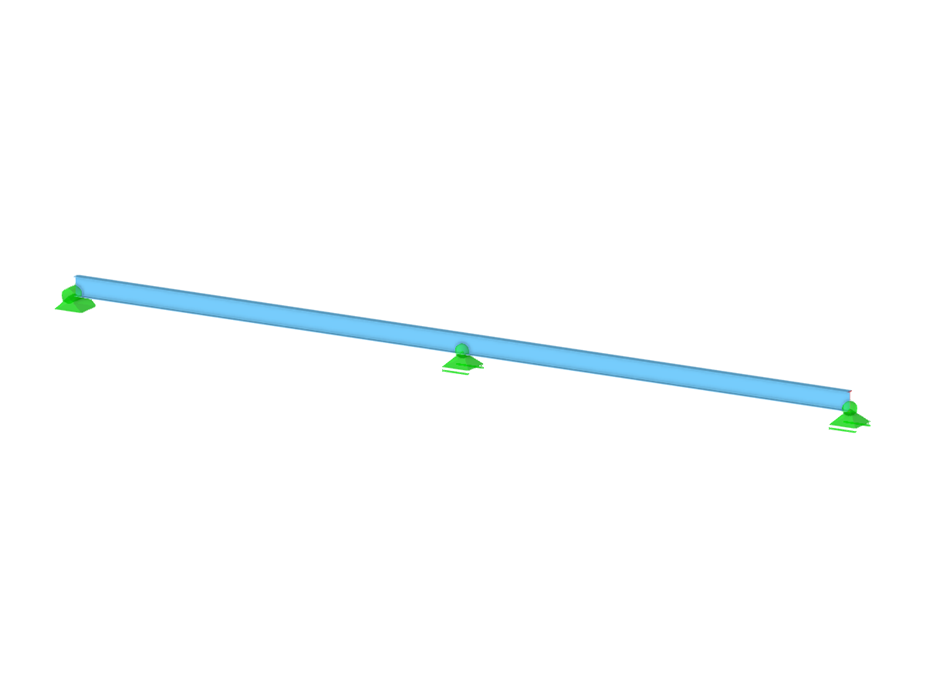

Nosník o dvou polích
Počet uzlů | 3 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2,532 t |
Rozměry (metrické) | 24,000 x 0,000 x 0,000 m |
Rozměry (imperiální) | 78.74 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
