Detalles del resultado

En las tablas de resultados de la categoría 'Análisis tensión-deformación', puede abrir los detalles de los resultados utilizando una de las siguientes opciones:

• Botón in der Tabellen-Symbolleiste
• Doppelklick in eine Ergebniszeile

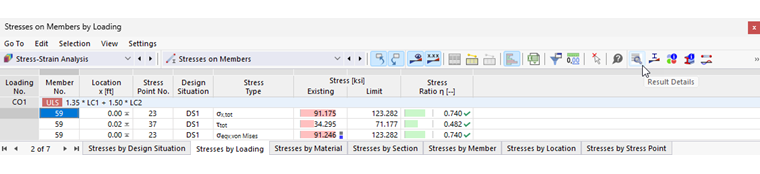

Botón "Detalles de resultados" en la barra de herramientas de la tabla

Es erscheint der Dialog 'Ergebnisdetails'. Dort werden die Zwischenergebnisse und Nachweisgleichungen der Spannung oder des Spannungsverhältnisses angezeigt, die für das in der Tabelle selektierte Ergebnis gelten.

Detalles de resultados de tensiones

Im zentralen Bereich sehen Sie die detaillierten Ergebnisse, in der rechten Spalte die Nachweisformeln.

Visualización

Im Abschnitt links sind die Parameter der Tabellenzeile eingestellt, die beim Aufruf des Dialogs selektiert ist. Sie haben so eine Kontrolle über die Bemessungssituation, die maßgebenden Objekte und den Spannungstyp.

Wenn Sie die Details für eine andere Fallkonstellation überprüfen möchten, können Sie in den Auswahllisten die Parameter – Bemessungssituation, Belastung, Objekt, x-Stelle oder Netzknoten, Nachweis – jederzeit anpassen. Es bestehen Auswahlmöglichkeiten für alle berechneten Ergebnisarten. Wurden beispielsweise nur Stäbe untersucht, so werden keine Optionen für Stabsätze und Flächen angezeigt. Ebenso können Sie in den Nachweisdetails für Flächen nicht zu den Stabnachweisen wechseln. Selektieren Sie in diesem Fall die entsprechende Ergebnistabelle im Programm, ohne den Dialog 'Ergebnisdetails' zu schließen.

Wenn Sie die Ergebnisse eines anderen Objekts überprüfen möchten, können Sie den Stab oder die Fläche mit der Schaltfläche im Arbeitsfenster grafisch bestimmen.

Bei den Ergebnissen eines Stabsatzes stehen in der Liste der Stäbe nur die Stabnummern zur Auswahl, die zu diesem Stabsatz gehören. Wenn Sie bei einem Stabsatz die Schaltfläche aktivieren, bezieht sich die 'Stabstelle x' auf den Stabsatzanfang. Ist sie inaktiv, bezieht sich die x-Stelle auf den Anfang des selektierten Stabes. Die ohne Stabsatz bemessenen Stäbe sind in der Liste verfügbar, wenn Sie für die 'Stabsatz Nr.' den Eintrag '--' auswählen.

Detalles del resultado

Im zentralen Bereich sind im Register Details die wesentlichen Eingangsparameter, Zwischenwerte und Analyseergebnisse in einer Baumstruktur aufgelistet. So können Sie die ermittelten Spannungen und Spannungsverhältnisse im Detail nachvollziehen.

Spannungen nach Spannungspunkt / Spannungen im Netzknoten

Das zweite Register ermöglicht eine gezielte Ergebnisauswertung für die Stab- oder Flächenstelle. Der Inhalt hängt davon ab, ob die Spannungen eines Stabes oder einer Fläche angezeigt werden.

Bei Stabergebnissen werden die Spannungen in den einzelnen Spannungspunkten des Querschnitts aufgelistet.

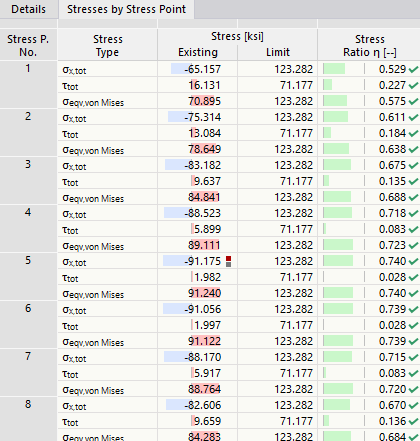

Tensiones por punto de tensión

Die Spannungspunkte sind im Kapitel Spannungen an Stäben .

Bei Flächenergebnissen werden die Spannungen im Querschnitt der Fläche aufgelistet: Oben, Mitte und Unten.

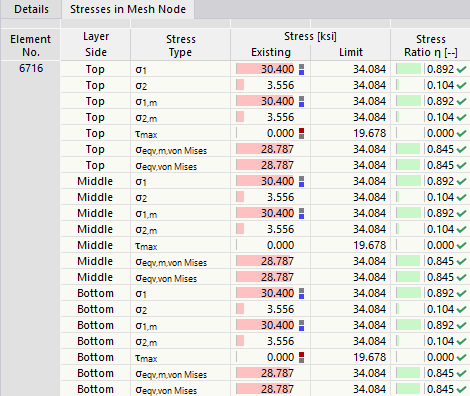

Tensiones en el nudo de la malla

Wenn Sie mit dem Add-On Mehrschichtige Flächen eine Fläche über Schichtenelemente definiert haben, werden die Flächenspannungen einer jeden Schicht angegeben.

Fórmulas de comprobación de cálculo

Im rechten Abschnitt werden die wesentlichen Formeln zur Ermittlung der Spannungen und Spannungsverhältnisse angegeben.

Die Nachweisformeln können Sie auch für die Dokumentation verwenden. El stehen verschiedene Möglichkeiten für den Ausdruck zur Auswahl.

Menüs 'Ansicht' und 'Optionen'

Im Dialog 'Ergebnisdetails' haben Sie über die Menüfunktionen die Möglichkeit, weitere Dialoge für die Ergebnisauswertung zu öffnen oder die Ansicht zu steuern. Alternativ verwenden Sie die entsprechenden Schaltflächen. Los botones tienen las siguientes funciones:

Botón	Capacidades
	Synchronisiert die Ergebnisdetails mit den selektierten Objekten der Tabelle
	Synchronisiert die Ergebnistabelle mit der Selektion der Ergebnisdetails
	Blendet die farbigen Bezugsskalen im Register Spannungen nach Spannungspunkt bzw. Spannungen im Netzknoten ein oder aus
	Öffnet ein Fenster mit Informationen zu Eigenschaften des Materials
	Öffnet ein Fenster mit Informationen zu Eigenschaften des Querschnitts
	Öffnet ein Fenster mit Informationen zum Schichtenaufbau der Fläche
	Öffnet das Fenster Spannungsverlauf im Querschnitt
	Öffnet das Fenster Ergebnisverläufe im Flächenpunkt
	Öffnet den Dialog Ergebnisverläufe
