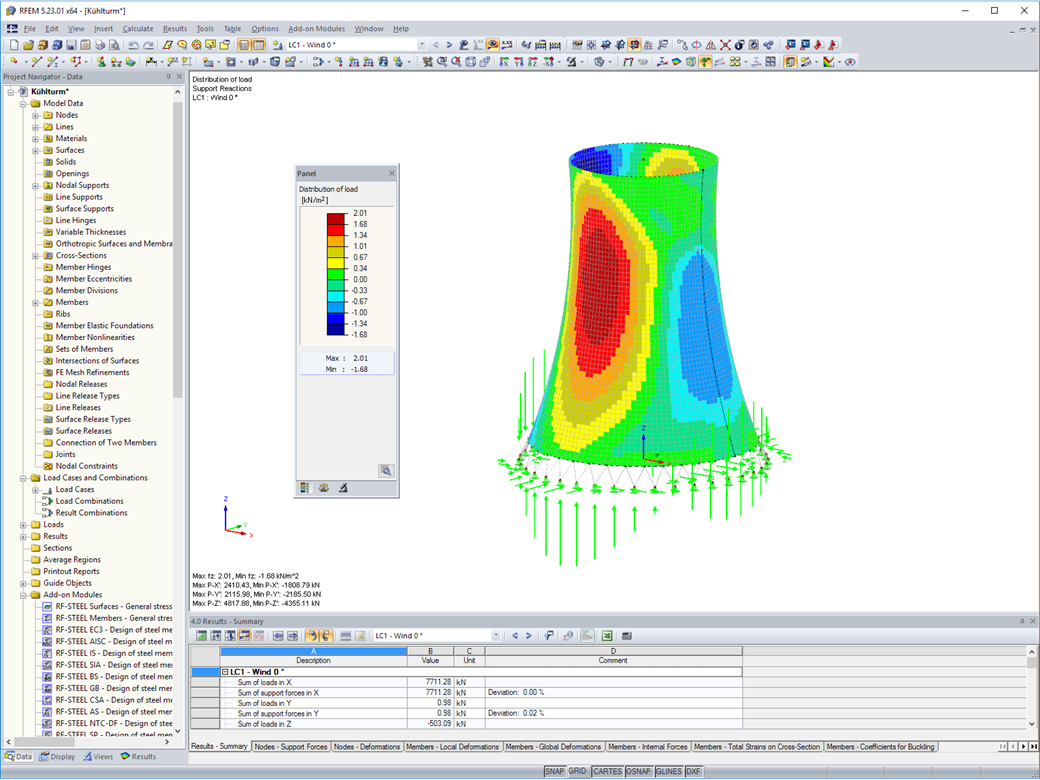

Lassen Sie Ihr Modell präzise und schnell programmübergreifend analysieren sowie berechnen. Sobald Sie die Analyse in den Schnittstellenprogrammen starten, läuft ein Stapelverarbeitungsprozess ab. Dieser stellt sämtliche Stab-, Flächen- und Volumendefinitionen des RFEM- oder RSTAB-Modells jeweils gedreht und mit allen relevanten Beiwerten in den numerischen Windkanal von RWIND 2. Dort wird das Modell analysiert und die resultierenden Oberflächendrücke werden als FE-Netzknotenlasten bzw. Stablasten in die jeweiligen Lastfälle bei RFEM bzw. RSTAB zurückgebracht.
Sie können diese mit RWIND-Lasten versehenen Lastfälle berechnen und einfach mit anderen Lasten in Lastkombinationen und Ergebniskombinationen zusammenführen.
RWIND Simulation | Übergabe der Windlasten an RFEM bzw. RSTAB
