Ja, dies ist möglich.

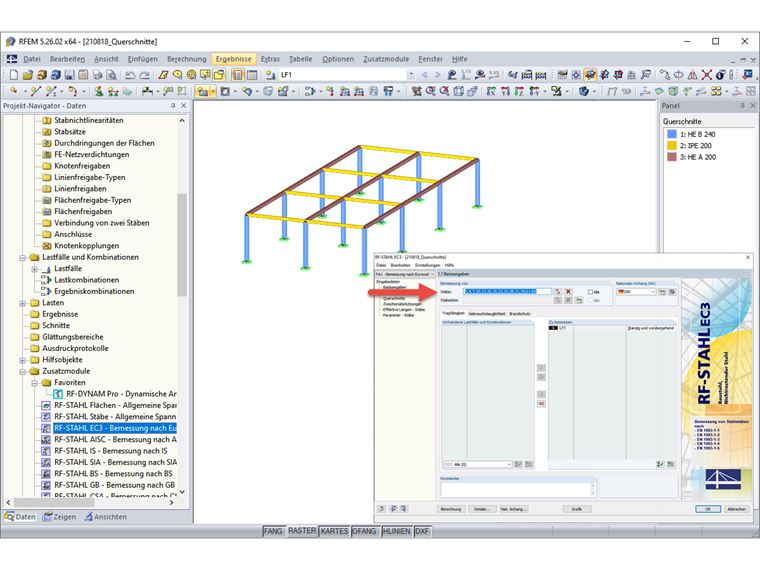

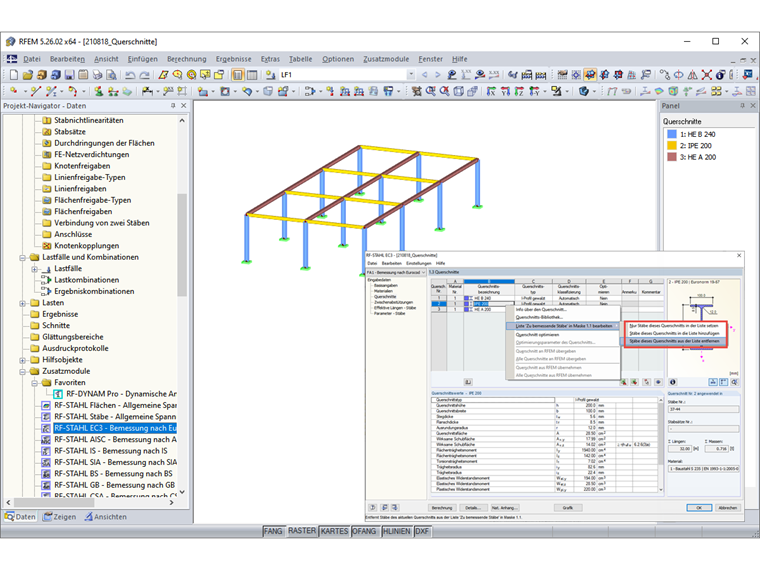

Sie können in der Maske 1.3 Querschnitte mit einem rechten Mausklick in die Zeile des Querschnitts ein Kontextmenu öffnen und dann diesen Querschnitt aus der Liste der zu bemessenden Stäbe entfernen.
Ja, dies ist möglich.
Sie können in der Maske 1.3 Querschnitte mit einem rechten Mausklick in die Zeile des Querschnitts ein Kontextmenu öffnen und dann diesen Querschnitt aus der Liste der zu bemessenden Stäbe entfernen.
