Ich möchte eine Bolzenverbindung, welche ausschließlich Druckspannungen aus der Lagerung aufnehmen kann, mittels Flächenfreigaben modellieren. Leider gelingt mir das nicht, da mein Modell immer instabil wird. Gibt es ein Modell als Vorlage?

Question

Ich m&#246;chte eine Bolzenverbindung, welche ausschlie&#223;lich Druckspannungen aus der Lagerung aufnehmen kann, mittels Fl&#228;chenfreigaben modellieren. Leider gelingt mir das nicht, da mein Modell immer instabil wird. Gibt es ein Modell als Vorlage?

Accepted Answer

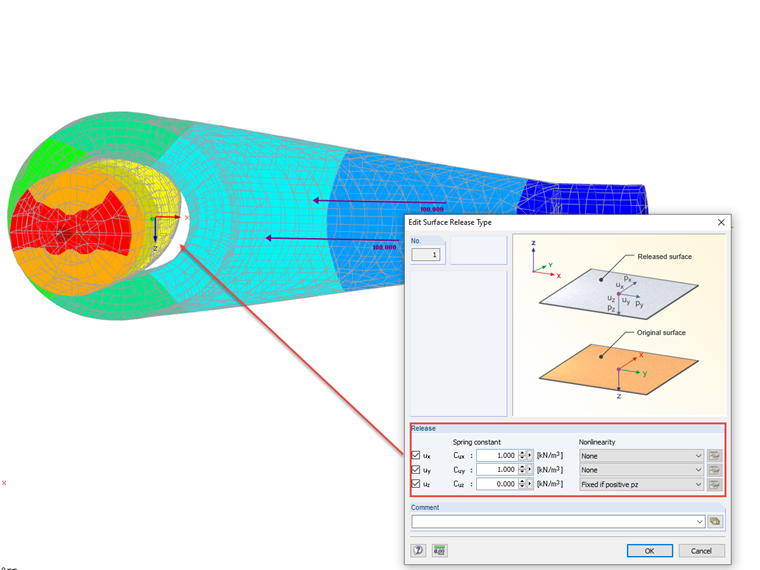

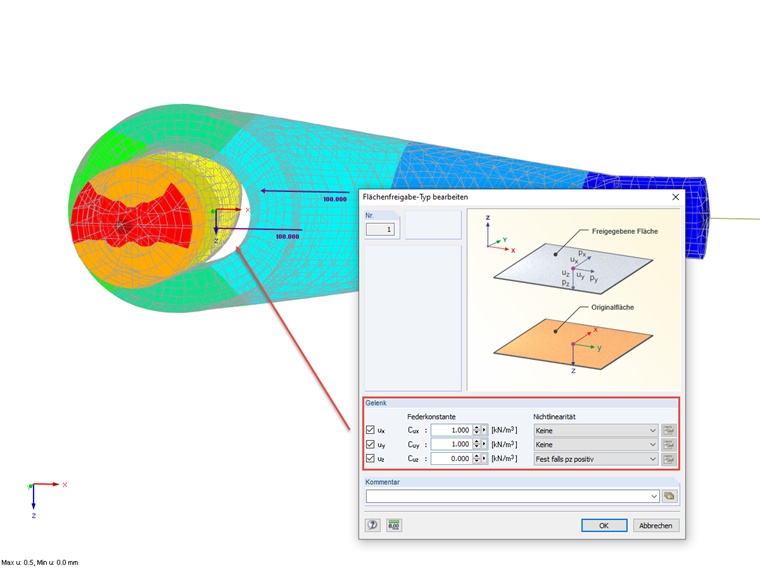

Am besten ist es, wenn Sie den Bolzen als einen einzigen Volumenk&#246;rper und nicht aus mehreren Teilvolumen erstellen (innerhalb des Lochs). Anschlie&#223;end k&#246;nnen Sie zwischen den Kontaktfl&#228;chen der Volumenk&#246;rper die Fl&#228;chenfreigabe anordnen. Im Falle der Bolzenverbindung w&#228;re die Einstellung f&#252;r den Fl&#228;chenfreigabetyp mit einer Nichtlinearit&#228;t in uz-Richtung festzulegen.             Alternativ lassen sich auch Freigaben sowie Federsteifigkeiten f&#252;r die &#252;brigen Richtungen eingeben.Ein entsprechendes Beispiel k&#246;nnen Sie hier downloaden:

Modellierung der Bolzenverbindung mittels Flächenfreigaben
