Frage:
Ich möchte eine Bolzenverbindung, welche ausschließlich Druckspannungen aus der Lagerung aufnehmen kann, mittels Flächenfreigaben modellieren. Leider gelingt mir das nicht, da mein Modell immer instabil wird. Gibt es ein Modell als Vorlage?
Antwort:

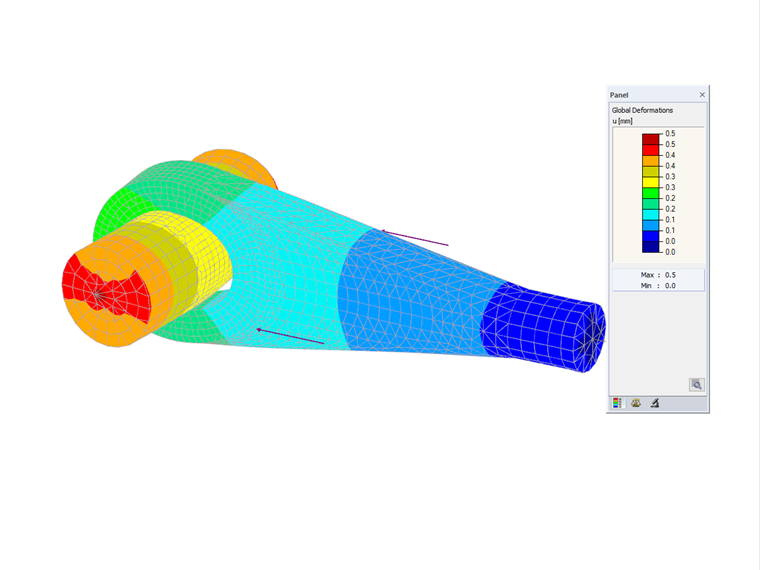

Am besten ist es, wenn Sie den Bolzen als einen einzigen Volumenkörper und nicht aus mehreren Teilvolumen erstellen (innerhalb des Lochs). Anschließend können Sie zwischen den Kontaktflächen der Volumenkörper die Flächenfreigabe anordnen. Im Falle der Bolzenverbindung wäre die Einstellung für den Flächenfreigabetyp mit einer Nichtlinearität in u-z-Richtung festzulegen
Alternativ lassen sich auch Freigaben sowie Federsteifigkeiten für die übrigen Richtungen eingeben.
Ein entsprechendes Beispiel können Sie hier downloaden.
