Вопрос:

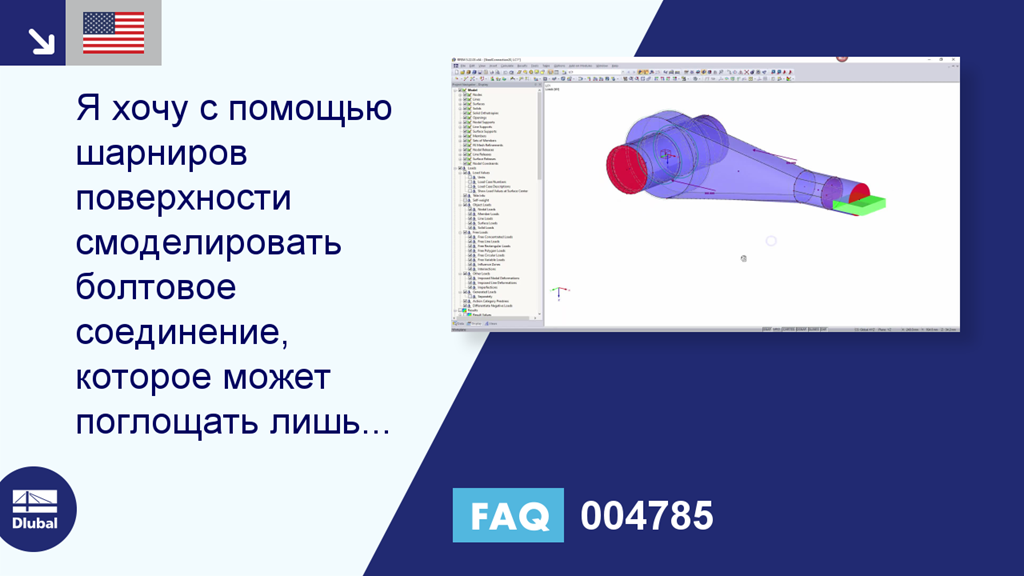

Я хочу с помощью шарниров поверхности смоделировать болтовое соединение, которое может поглощать лишь сжимающие напряжения от опоры. Но я никак не могу этого сделать, потому что моя модель всегда нестабильна. Есть ли для такого случая какая-то образцовая модель?
Ответ:
В данном случае рекомендуется создать болт как одно тело, а не как несколько частичных тел (внутри отверстия). Потом можно между контактными поверхностями тел задать требуемое высвобождение поверхности. В случае болтового соединения, настройка типа высвобождения поверхности должна быть задана с нелинейностью в направлении uz.
В качестве альтернативы можно задать высвобождения и жесткости пружин также для других направлений.
Соответствующий пример можно скачать здесь.
