Question :

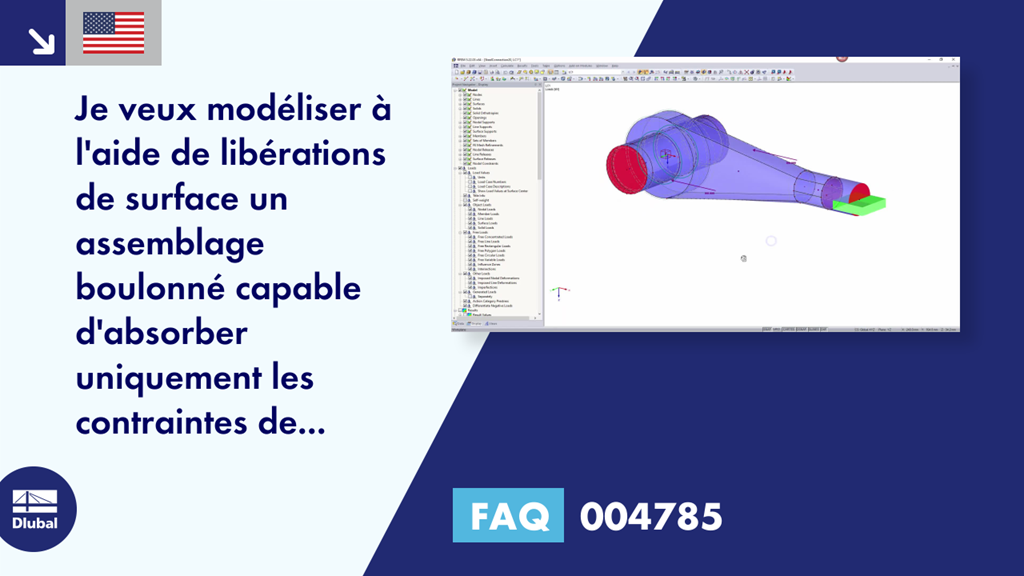

Je veux modéliser à l'aide de libérations de surface un assemblage boulonné capable d'absorber uniquement les contraintes de compression de l'appui. Je n'y parviens malheureusement pas car mon modèle reste instable. Existe-t-il un modèle d'exemple ?
Réponse :
Il est préférable de créer chaque boulon sous forme de solide et non à l'aide d'un seul solide divisé en plusieurs parties (à l'intérieur du trou). Vous pouvez ensuite placer la libération de surface entre les surfaces de contact des solides. Dans le cas d'un assemblage boulonné, le paramètre du type de libération de surface doit être défini avec une non-linéarité dans la direction uz.
Vous pouvez également entrer les libérations et les raideurs de ressort pour les autres directions.
Téléchargez un modèle d'exemple ici.
