[EN] FAQ 004785 | Chtěl bych pomocí plošných uvolnění namodelovat šroubový spoj, který může absorbovat pouze ...

Dotaz:
Chtěl bych namodelovat čepový spoj, který dokáže přenášet pouze tlaková napětí z podpory, pomocí plošných uvolnění. Bohužel se mi to nedaří, protože můj model je stále nestabilní. Existuje nějaký model jako šablona?

Odpověď:

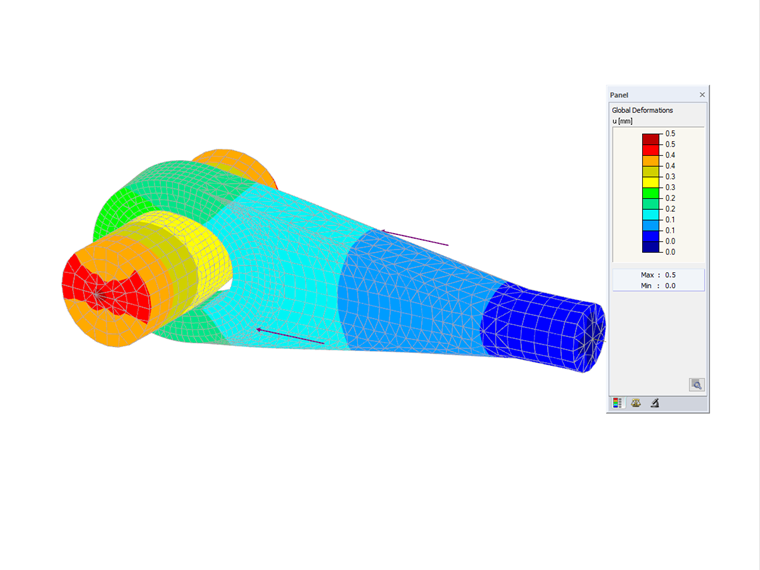

Nejlepší je, když čep vytvoříte jako jediné těleso a nikoliv z několika dílčích těles (uvnitř otvoru). Poté je možné mezi kontaktními plochami těles vytvořit plošné uvolnění. V případě šroubového spoje by nastavení typu plošného uvolnění muselo být definováno s nelinearitou ve směru uz.

Alternativně je možné zadat také uvolnění a tuhosti pružin pro ostatní směry.

Příslušný příklad si můžete stáhnout zde.



;
