Domanda

Vorrei utilizzare i rilasci di superficie per modellare un collegamento a bullone, che può assorbire solo le tensioni di compressione dal supporto. Sfortunatamente, non posso farlo perché il mio modello è sempre instabile. Esiste un modello come modello?


Risposta:

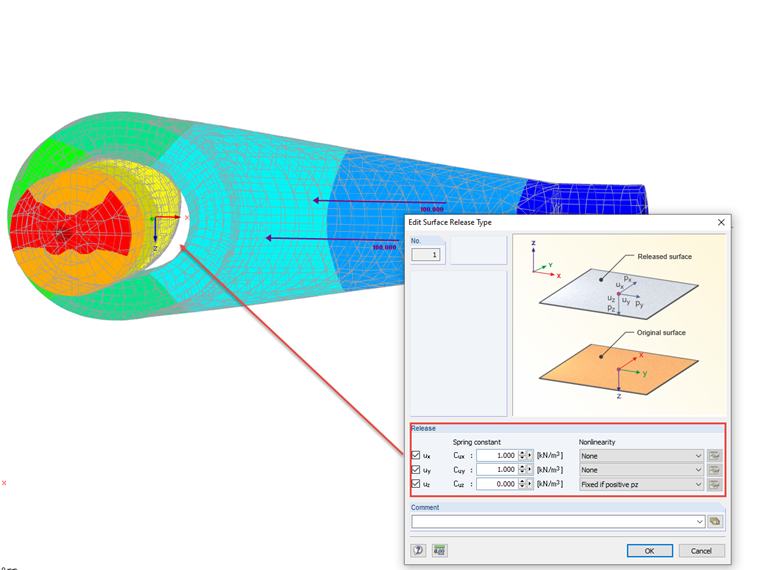

Il modo migliore è creare il bullone come un unico solido e non da diversi solidi parziali (all'interno del foro). Quindi, è possibile organizzare il rilascio superficiale tra le superfici di contatto dei solidi. Nel caso di una connessione bullonata, l'impostazione per il tipo di svincolo della superficie dovrebbe essere definita con una non linearità nella direzione uz.

In alternativa, è possibile inserire anche svincoli e rigidezze della molla per le altre direzioni.

L'esempio corrispondente può essere scaricato qui.



;
