Hier muss der Querschnitt auf TO 120/40/5/5/5/5 geändert werden.
Frage
Ich erhalte im Zusatzmodul RF-/ALUMINIUM ein unplausibles Ergebnis mit dem Ausdruck "1.#J".
Wie kann ich das beheben?
Antwort:

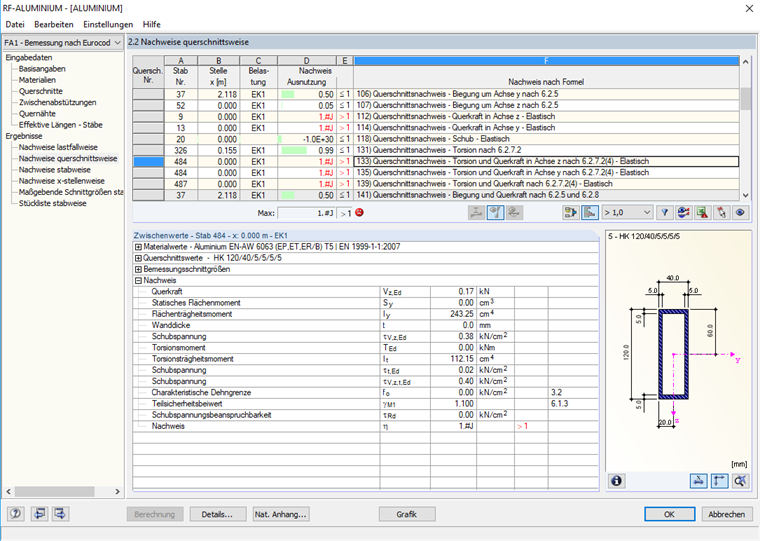

Diese Art von Ergebnis kann auftreten, wenn Grenzschnittgrößen des Querschnitts nicht ermittelt werden können. Das Problem ist in den meisten Fällen ein falsch definierter Querschnitt oder die Auswahl eines nicht unterstützten Querschnitts. Prüfen Sie bitte, ob Sie im Zusatzmodul einen für den Aluminiumbau zulässigen Querschnitt gewählt haben. Hierzu gehören die gewalzten Querschnitte und die parametrischen dünnwandigen Querschnitte.Der in Bild 01 dargestellte Querschnitt HK 120/40/5/5/5/5 ist kein zulässiger Querschnitt, da er aus dem Bereich der massiven Querschnitte (Betonbauteile) ausgewählt wurde.

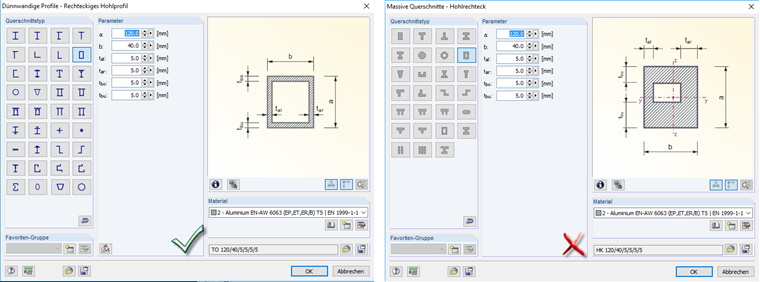

Hier muss der Querschnitt auf TO 120/40/5/5/5/5 geändert werden.
Hier muss der Querschnitt auf TO 120/40/5/5/5/5 geändert werden.
Weiterhin ist zu beachten, dass bei der Bemessung in RF-/ALUMINIUM ein Material gewählt wird, welches auch Materialstärken abdeckt, die für die Querschnitte verwendet werden. Ein Material, welches nur bis t=3 mm zugelassen ist, kann nicht für einen Querschnitt mit t=5 mm verwendet werden.
Haben Sie irgendwelche Fragen?
