Domanda
Ottengo un risultato non plausibile con l'espressione "1.#J" nel modulo aggiuntivo RF-/ALUMINIUM.
Come posso risolvere questo problema?
Risposta:

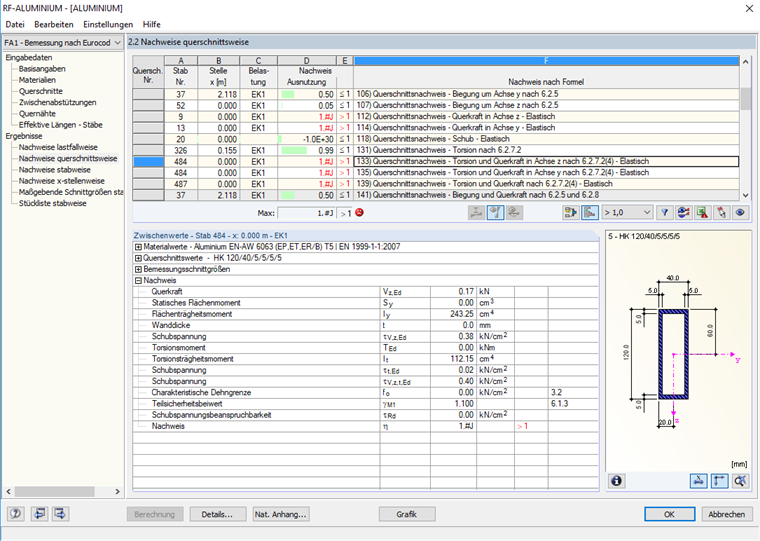

Questo tipo di risultato può verificarsi se non è possibile determinare le forze interne limite della sezione trasversale. Nella maggior parte dei casi, il problema risiede in una sezione trasversale erroneamente definita o nella selezione di una sezione trasversale non supportata. Si prega di verificare di aver selezionato la sezione trasversale consentita per la struttura in alluminio nel modulo aggiuntivo. Questi includono le sezioni trasversali laminate e le sezioni trasversali parametriche a parete sottile.La sezione trasversale HK 120/40/5/5/5/5 mostrata nell'immagine 01 non è una sezione trasversale valida poiché è stata selezionata dall'area delle sezioni trasversali solide (componenti in calcestruzzo).

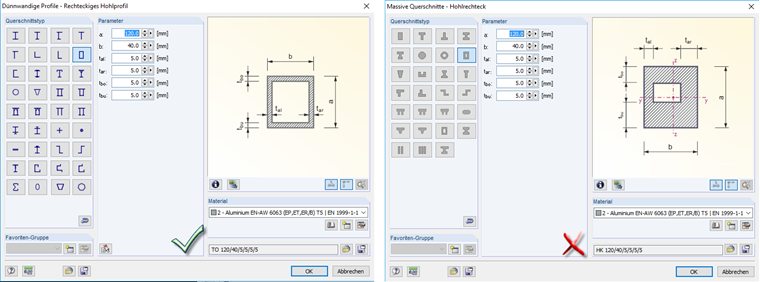

In questo caso, è necessario modificare la sezione trasversale in TO 120/40/5/5/5/5.
In questo caso, è necessario modificare la sezione trasversale in TO 120/40/5/5/5/5.
Nel caso del progetto in RF-/ALUMINIUM, si ricorda che è necessario selezionare il materiale che coinvolge anche gli spessori utilizzati per le sezioni trasversali. Un materiale che è consentito solo fino a t = 3 mm non può essere utilizzato per una sezione trasversale con t = 5 mm.
