Dotaz
V přídavném modulu RF-/ALUMINUM dostávám nepravděpodobný výsledek s výrazem „1.#J“.
Jak to mohu opravit?
Odpověď:

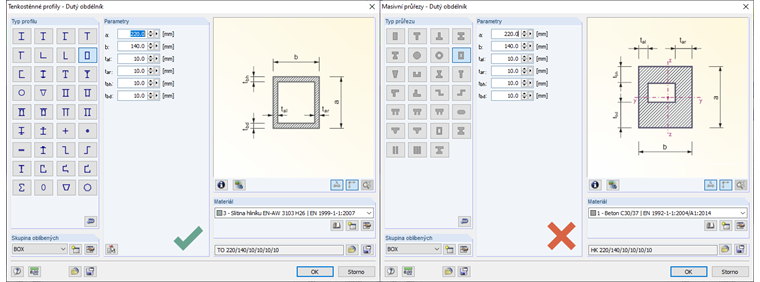

K tomuto výsledku může dojít, pokud nelze určit mezní vnitřní síly průřezu. Ve většině případů problém spočívá v nesprávně definovaném průřezu nebo ve výběru nepodporovaného průřezu. Zkontrolujte prosím, zda jste v přídavném modulu vybrali průřez pro hliníkovou konstrukci. Patří mezi ně válcované průřezy a parametrické tenkostěnné průřezy.Průřez HK 120/40/5/5/5/5 znázorněný na Obrázku 01 není platný, protože byl vybrán z oblasti plných průřezů (betonových prvků).
V takovém případě je nutné změnit průřez na TO 120/40/5/5/5/5.
V takovém případě je nutné změnit průřez na TO 120/40/5/5/5/5.
Při posouzení v modulu RF-/ALUMINIUM je třeba vzít v úvahu, že je třeba vybrat materiál, který zahrnuje také tloušťky použité pro průřezy. Materiál, který je přípustný pouze do t = 3 mm, nelze použít pro průřez t = 5 mm.
