Pregunta
Obtengo un resultado inverosímil con la expresión "1.#J" en el módulo adicional RF-/ALUMINIUM.
¿Cómo puedo solucionar esto?
Respuesta:

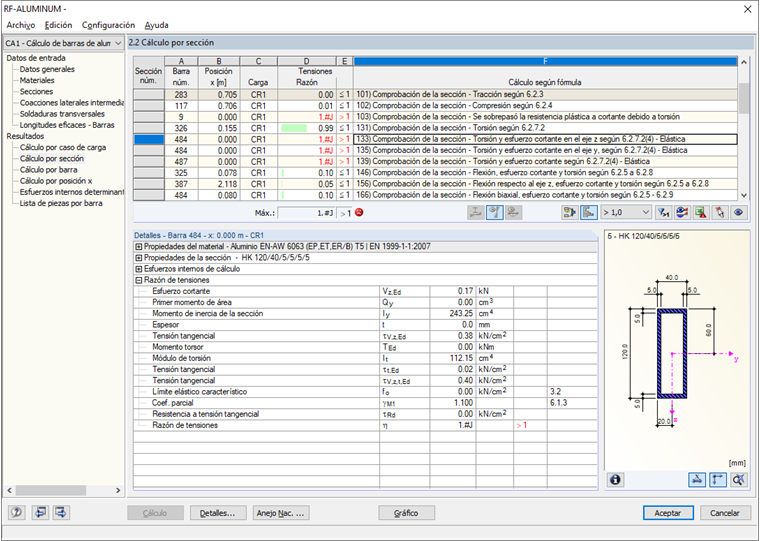

Este tipo de resultado puede ocurrir si no se pueden determinar los esfuerzos internos límite de la sección. En la mayoría de los casos, el problema radica en una sección mal definida o en la selección de una sección sin apoyo. Compruebe si ha seleccionado la sección permitida para la estructura de aluminio en el módulo adicional. Estos incluyen las secciones laminadas y las secciones paramétricas de pared delgada.La sección HK 120/40/5/5/5/5 que se muestra en la imagen 01 no es una sección válida ya que se ha seleccionado en el área de secciones sólidas (componentes de hormigón).

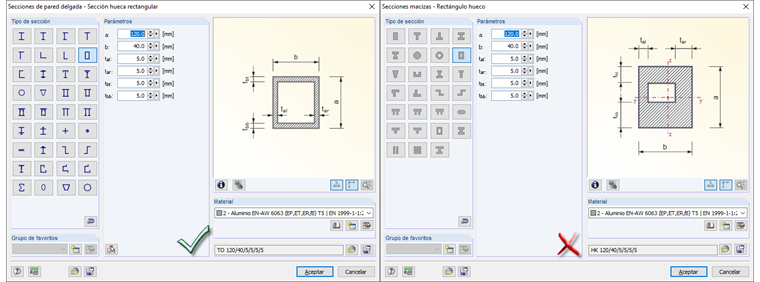

En este caso, es necesario cambiar la sección a TO 120/40/5/5/5/5.
En este caso, es necesario cambiar la sección a TO 120/40/5/5/5/5.
En el caso del cálculo en RF-/ALUMINIUM, tenga en cuenta que debe seleccionar el material que también incluye los espesores utilizados para las secciones. Un material que sólo está permitido hasta t = 3 mm no se puede utilizar para una sección con t = 5 mm.
