Pytanie

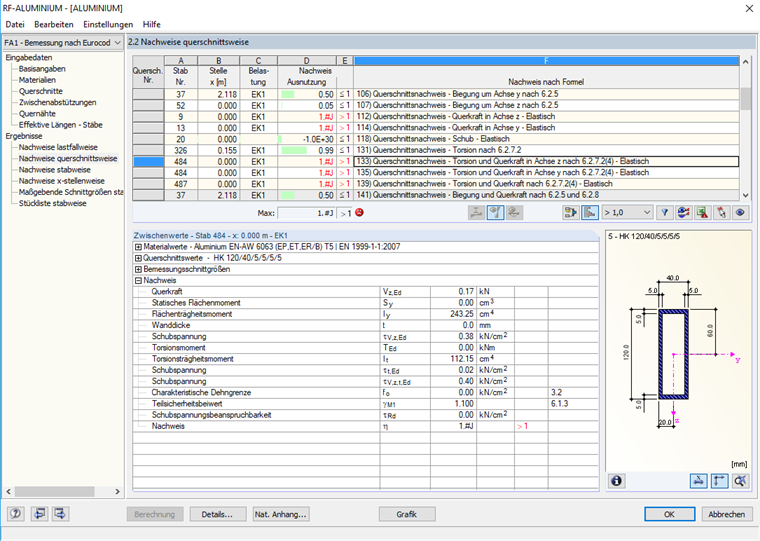

Otrzymuję niewiarygodny wynik z wyrażeniem „1.#J” w module dodatkowym RF-/ALUMINIUM.
Jak mogę to naprawić?
Odpowiedź:
Taki wynik może wystąpić, jeżeli nie można określić granicznych sił wewnętrznych przekroju. W większości przypadków problem polega na nieprawidłowym zdefiniowaniu przekroju lub wyborze przekroju niepodpartego. Proszę sprawdzić, czy w module dodatkowym został wybrany przekrój dopuszczalny dla konstrukcji aluminiowej. Należą do nich przekroje walcowane i parametryczne przekroje cienkościenne.Przekrój HK 120/40/5/5/5 pokazany na rysunku 01 nie jest przekrojem obowiązującym, ponieważ został wybrany z obszaru przekrojów bryłowych (elementów betonowych).

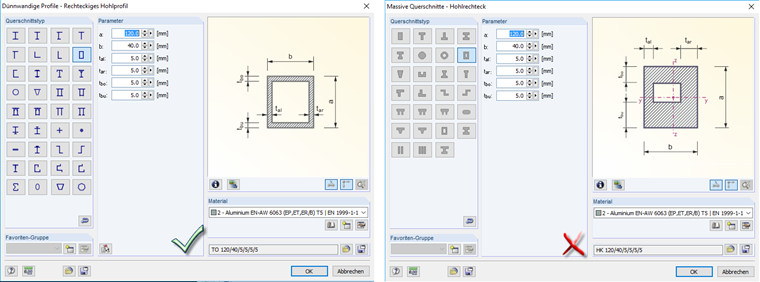

W takim przypadku konieczna jest zmiana przekroju na TO 120/40/5/5/5/5.
W takim przypadku konieczna jest zmiana przekroju na TO 120/40/5/5/5/5.
W przypadku obliczeń w RF-/ALUMINIUM należy pamiętać, że należy wybrać materiał, który obejmuje również grubości zastosowane dla przekrojów. Materiał, który jest dozwolony tylko do t = 3 mm, nie może być użyty w przypadku przekroju z t = 5 mm.
