Pergunta
Obtenho um resultado implausível com a expressão "1.#J" no módulo adicional RF‑/ALUMINIUM.
Como é que posso resolver este problema?
Resposta:

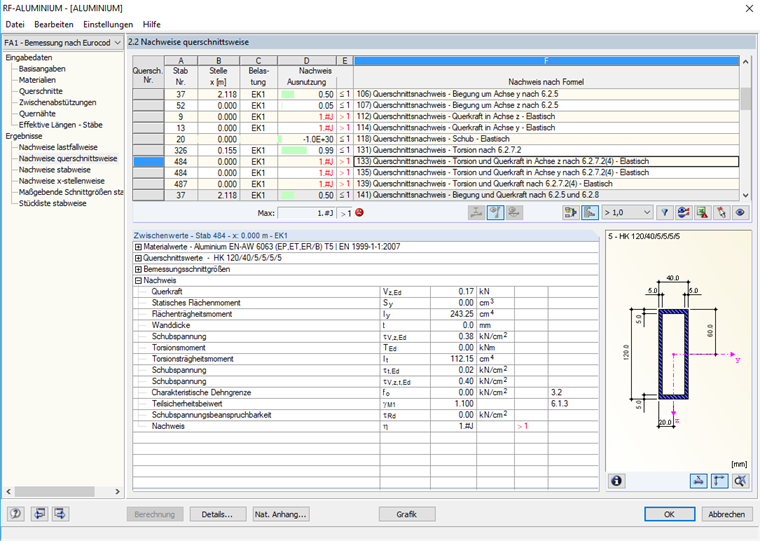

Este tipo de resultado pode ocorrer se as forças internas limite da secção não puderem ser determinadas. Na maioria dos casos, o problema reside numa secção definida incorretamente ou na seleção de uma secção sem apoio. Verifique se no módulo adicional foi selecionada a secção permitida para a estrutura de alumínio. Isto inclui as secções laminadas e as secções paramétricas de parede fina.A secção HK 120/40/5/5/5/5 apresentada na Figura 01 não é uma secção válida, uma vez que foi selecionada a partir da área das secções maciças (elementos de betão).

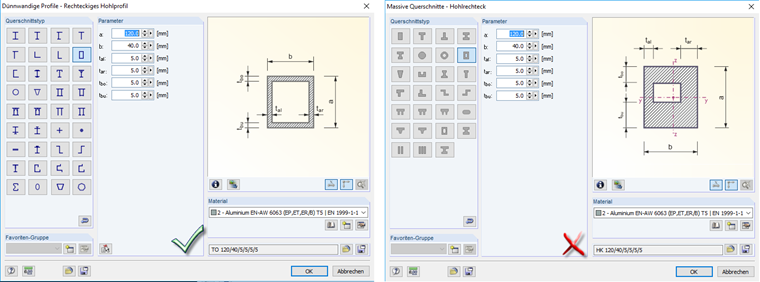

Neste caso, é necessário alterar a secção para TO 120/40/5/5/5/5.
Neste caso, é necessário alterar a secção para TO 120/40/5/5/5/5.
No caso de dimensionamento no RF-/ALUMINIUM, tenha em atenção que tem de selecionar o material que também envolve as espessuras utilizadas para as secções. Um material que só é permitido até t = 3 mm não pode ser utilizado para uma secção com t = 5 mm.
