В этом случае необходимо изменить сечение на ТО 120/40/5/5/5/5.
Вопрос

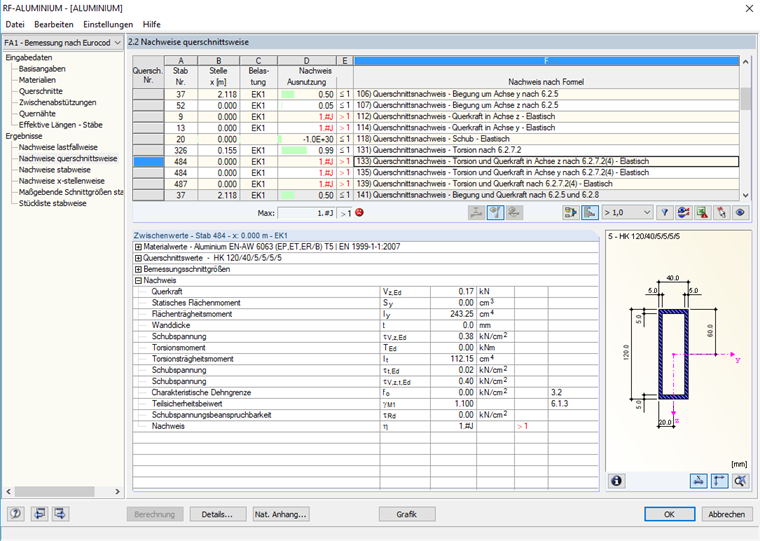

Я получаю в дополнительном модуле RF‑/ALUMINUM неправдоподобный результат с выражением «1.#J».
Как это можно исправить?
Ответ:

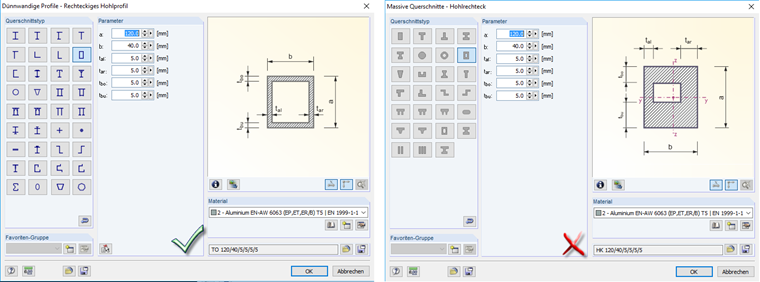

Подобный результат может возникнуть, если нельзя определить предельные внутренние силы сечения. В большинстве случаев проблема заключается в неправильно заданном сечении или в выборе неподдерживаемого сечения. Пожалуйста, проверьте, правильно ли вы выбрали сечение алюминиевой конструкции в дополнительном модуле. К ним относятся прокатные профили и параметрические тонкостенные профили.Сечение HK 120/40/5/5/5/5, показанное на Рисунке 01, не является допустимым сечением, поскольку оно было выбрано из области сечений твердых тел (железобетонных компонентов).
В этом случае необходимо изменить сечение на ТО 120/40/5/5/5/5.
В этом случае необходимо изменить сечение на ТО 120/40/5/5/5/5.
В случае расчета в RF-/ALUMINUM, обратите внимание, что вы должны выбрать материал, который также включает в себя толщины, используемые для сечений. Материал, допустимый только до t = 3 мм, нельзя использовать для сечения с t = 5 мм.
У вас есть какие-нибудь вопросы?
