Rohr als Schubdübel im Zusatzmodul RF-/JOINTS Stahl - Stützenfuß
Wie kann ich im Zusatzmodul RF-/JOINTS Stahl - Stützenfuß ein Rohr als Schubdübel auswählen?
Antwort:

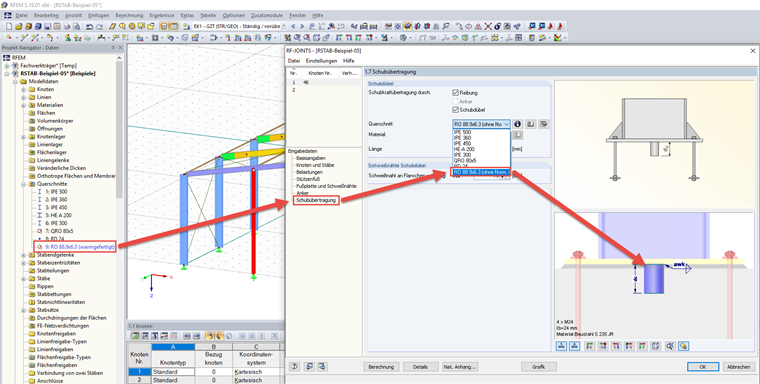

Als Schubdübel können Sie in der Liste ein Profil auswählen, das bereits im Modell von RFEM 5 oder RSTAB 8 vorliegt. Möchten Sie also beispielsweise ein Rohr zur Schubübertragung verwenden, muss dieses bereits im Modell als Querschnitt angelegt sein. Über die Schaltfläche "Querschnitt aus Bibliothek übernehmen" können Sie auch einen anderen Querschnitt festlegen.
Für den Schubdübel können Sie über die Schaltfläche "Info über Material" ein eigenes Material definieren (sofern nicht in Maske 1.1 Basisangaben das Kontrollfeld "Stützenmaterial auch für andere Verbindungsteile anwenden" aktiviert ist). Die Materialien von Stütze, Fußplatte und Schubdübel brauchen somit nicht identisch sein.
Tragen Sie abschließend die Länge des Schubdübels im Eingabefeld ein.
