Tubo come chiave di taglio nel modulo aggiuntivo RF-/JOINTS Steel - Column Base
Come posso selezionare un tubo come chiave di taglio nel modulo aggiuntivo RF-/JOINTS Steel - Column Base?
Risposta:

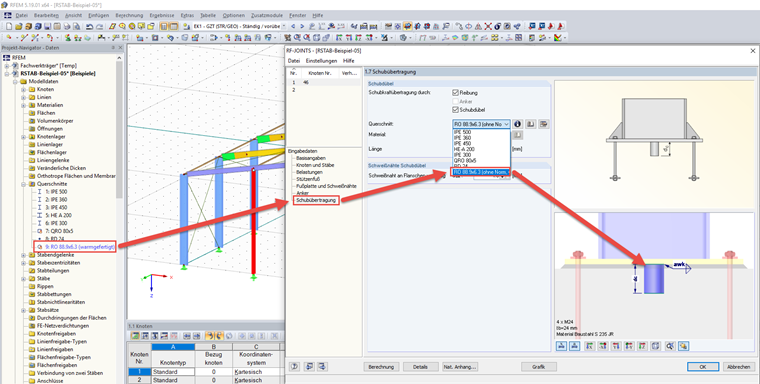

Come chiave di taglio, è possibile selezionare una sezione trasversale dall'elenco che è già disponibile nel modello di RFEM 5 o RSTAB 8. Ad esempio, se si desidera utilizzare un tubo per il trasferimento a taglio, è necessario che sia già stato creato come sezione trasversale nel modello. È anche possibile definire una sezione trasversale diversa utilizzando il pulsante "Importa sezione trasversale dalla libreria".
Per il tassello di tipo a taglio, è possibile definire il proprio materiale utilizzando il pulsante "Informazioni sul materiale" (a meno che non si attivi la casella di controllo "Utilizza il materiale della colonna anche per altri componenti del giunto" nella finestra 1.1 Dati generali). Pertanto, i materiali della colonna, della piastra di base e della chiave di taglio non devono necessariamente essere gli stessi.
Infine, inserisci la lunghezza della chiave di taglio nella casella di testo.
Autore
Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
Bibliografia
- Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
