Rura jako klucz ścinania w module dodatkowym RF-/JOINTS Steel - Column Base
Jak wybrać rurę jako klucz do ścinania w module dodatkowym RF-/JOINTS Steel - Column Base?
Odpowiedź:

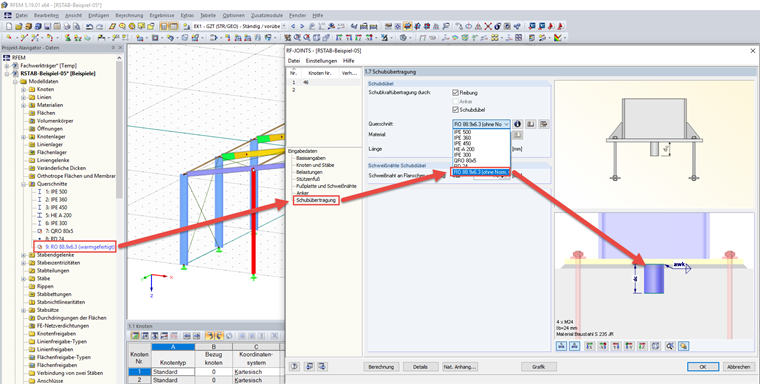

Jako klucz ścinania można wybrać przekrój z listy, która jest już dostępna w modelu programu RFEM 5 lub RSTAB 8. Jeżeli na przykład rura ma zostać użyta do przenoszenia ścinania, musi zostać wcześniej utworzona w modelu jako przekrój. Można też zdefiniować inny przekrój za pomocą przycisku "Importuj przekrój z biblioteki".
W przypadku kołka ścinanego można zdefiniować własny materiał za pomocą przycisku "Informacje o materiale" (chyba że w oknie 1.1 Dane ogólne zostanie aktywowane pole wyboru "Zastosuj materiał słupa również dla innych elementów połączenia"). Dzięki temu materiały słupa, płyty podstawy i pasa ścinanego nie muszą być takie same.
Na koniec należy wprowadzić w polu wprowadzania długość wcięcia ścinania.
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
Odniesienia
- Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
