Трубка как шпонка, работающая на сдвиг в дополнительном модуле RF-/JOINTS Steel - Column Base
Как задать трубку в качестве шпонки, работающей на срез в дополнительном модуле RF-/JOINTS Steel - Column Base?
Ответ:

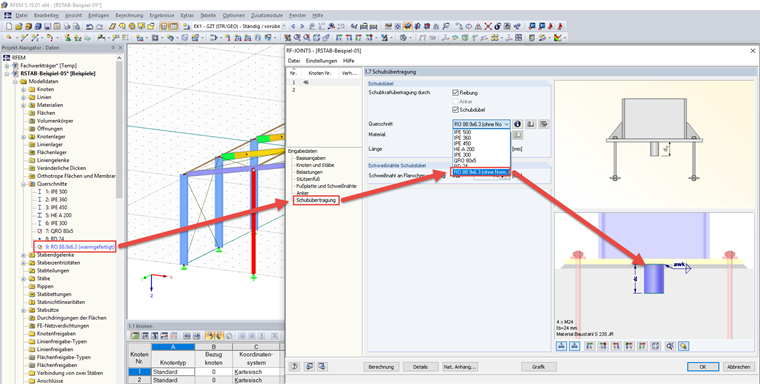

В качестве шпонки на срез вы можете выбрать сечение из списка, который уже имеется в модели RFEM 5 или RSTAB 8. Например, если вы хотите использовать трубку для переноса сдвига, она должна быть уже создана в модели как сечение. Вы также можете задать другое сечение с помощью кнопки «Импорт сечения из базы данных».
Для шпонки, работающей на сдвиг, можно задать собственный материал с помощью кнопки «Информация о материале» (если вы не активировали флажок «Использовать материал колонны также для других соединителей» в окне 1.1 Общие данные). Таким образом, материалы колонны, опорной плиты и шпонки на срез не должны быть идентичными.
Наконец, задайте длину шпонки на срез в поле ввода.
Автор
Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
Ссылки
- Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
