Tubo como cavilha de corte no módulo adicional RF-/JOINTS Steel - Column Base
Como é que posso selecionar um tubo como cavilha de corte no módulo adicional RF‑/JOINTS Steel - Column Base?
Resposta:

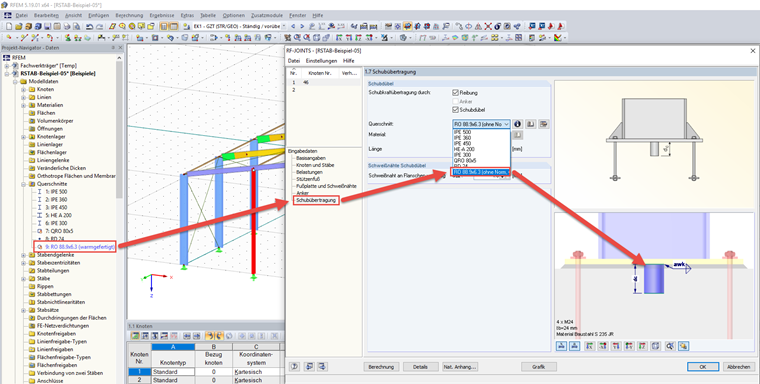

Como chave de corte, pode selecionar uma secção da lista que já se encontra disponível no modelo do RFEM 5 ou RSTAB 8. Por exemplo, se pretende utilizar um tubo para a transferência de corte, este tem de ser criado previamente como secção no modelo. Também pode definir uma secção diferente através do botão "Importar secção da biblioteca".
Para o plug do tipo de corte, pode definir o seu próprio material através do botão "Informação sobre o material" (a não ser que a caixa de seleção "Utilizar o material do pilar também para outros componentes de ligação" na janela 1.1 Dados gerais esteja ativada). Portanto, os materiais utilizados para o pilar, laje de base e cavilha de corte não necessitam de ser os mesmos.
Por fim, introduz o comprimento da cavilha de corte na caixa de texto.
