附加模块 RF-/JOINTS Steel - Column Base 中的受剪主体 RF-/JOINTS Steel - Column Base
如何在附加模块 RF-/JOINTS Steel - Column Base 中选择管作为剪切键?
回复:

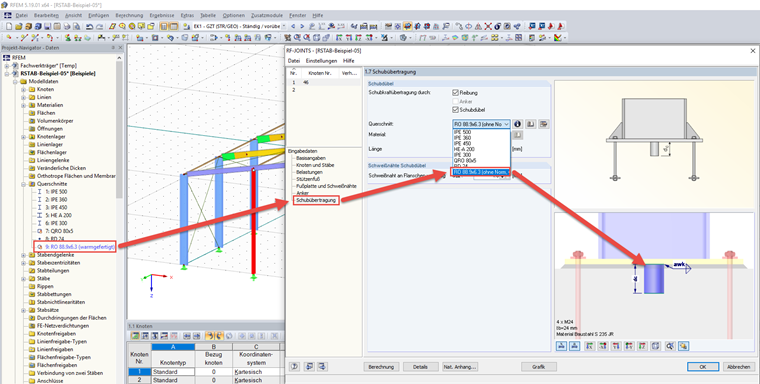

在 RFEM 5 或 RSTAB 8 的模型中,您可以从列表中选择一个截面。 例如,如果要使用管道来传递剪力,则必须已经在模型中将其创建为截面。 也可以使用“从库中导入截面”按钮定义其他截面。
对于剪切型塞子,您可以通过使用“材料信息”按钮定义自己的材料(除非在 1.1 基本数据窗口中勾选了“该材料也用于其他节点组件”)。 柱子、底板和抗剪键的材料不需要相同。
在输入栏中输入抗剪键的长度。
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
参考
- Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
