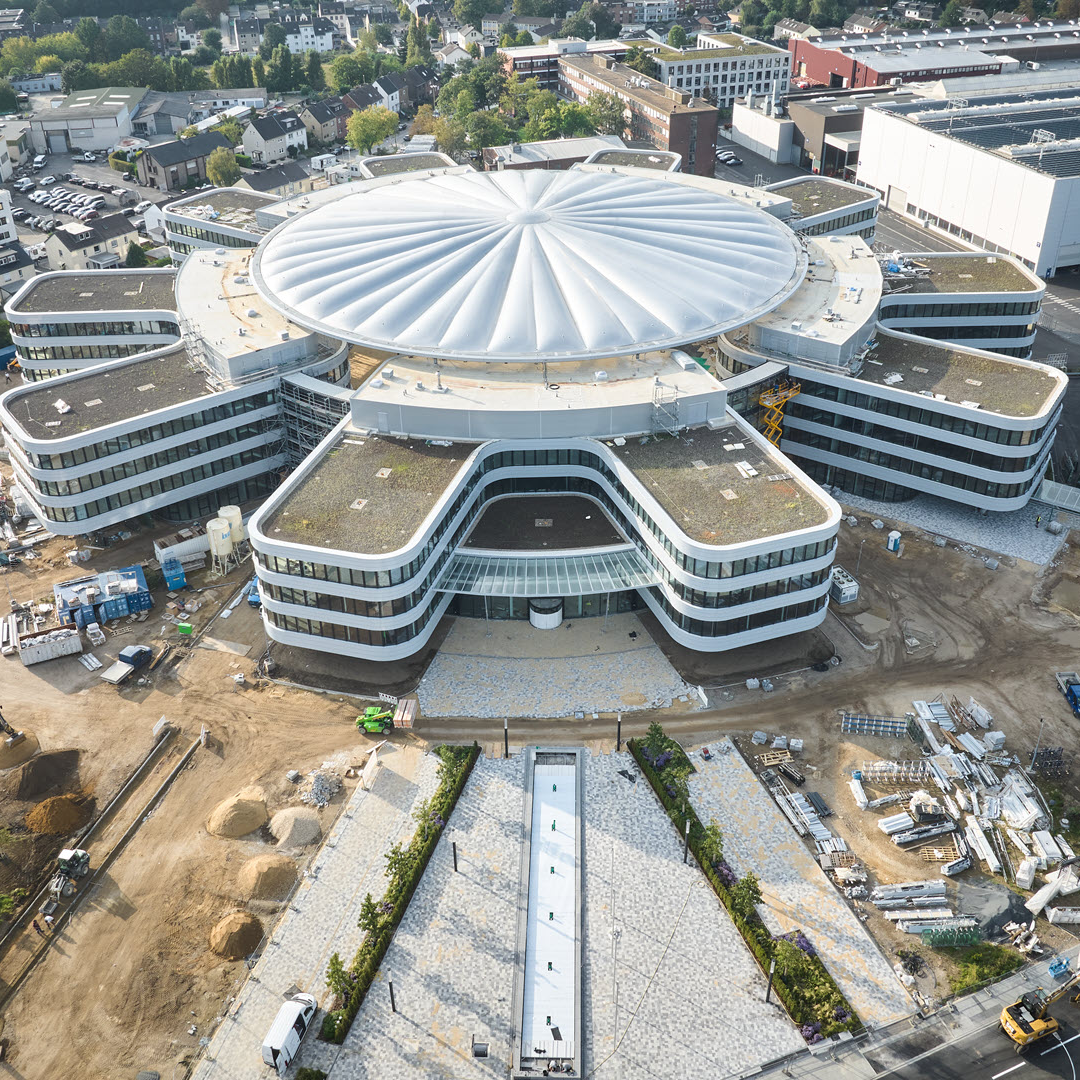

🌟 Kundenprojekt im Blickpunkt: Hofüberdachung des SMS-Campus in Mönchengladbach 🌟
📢 Wir freuen uns sehr, Ihnen die im Mai 2024 fertiggestellte Überdachung des SMS-Campus in Mönchengladbach zu präsentieren. Nach dem Zusammenschluss aller SMS Group-Standorte besteht der Campus aus fünf Büromodulen, die eine Kettenradkonstruktion bilden.
🏢 Projekt-Höhepunkte:
▫️ Beeindruckende Spannweite: Im Inneren überspannt ein Foliendach mit einem Durchmesser von 82 m
Innenhof und erreicht eine Höhe von 20 m.
▫️ Große Reichweite: Das Dach hat eine Fläche von 5.100 m² und gewährleistet eine trockene Umgebung für die über 2.000 Mitarbeiter, die sich zwischen den Gebäuden bewegen.
🔧 Ingenieurexzellenz von formTL:
Der Dlubal-Kunde formTL war für die technische Bearbeitung und Tragwerksplanung dieser innovativen Dachkonstruktion verantwortlich. Wichtige Leistungsmerkmale sind:
▫️ Zugseilsystem: Entwurf nach dem Geiger-Kuppel-System mit Druckring, der von einem umlaufenden Hohlkasten aus Stahl und 40 untergespannten Radialseilen mit doppeltem Seilsatz getragen wird.
▫️ Erweiterte Komponenten: Entwicklung von Seilknoten, ETFE-Kissenerhebungen, Stahlhohlkasten und Seilnetzverbindungen zum Druckring.
▫️ Sicheres Trägersystem: Schwebende Lagerung an Modulbauten mit fester Lagerung auf der einen Seite, radial verschieblicher Lagerung auf der gegenüberliegenden Seite und acht zusätzlichen Reiblagern.
Das Fachwissen von formTL kombiniert mit der Leistungsfähigkeit von RFEM ermöglichte eine beispielhafte Tragwerksplanung, die das Potenzial moderner Ingenieurlösungen zeigt.
📐 Entdecken Sie die Innovation und Ingenieurskunst dieses außergewöhnlichen Projekts!
