👌 客户项目： 德国门兴格拉德巴赫的 SMS 园区庭院屋顶 CI

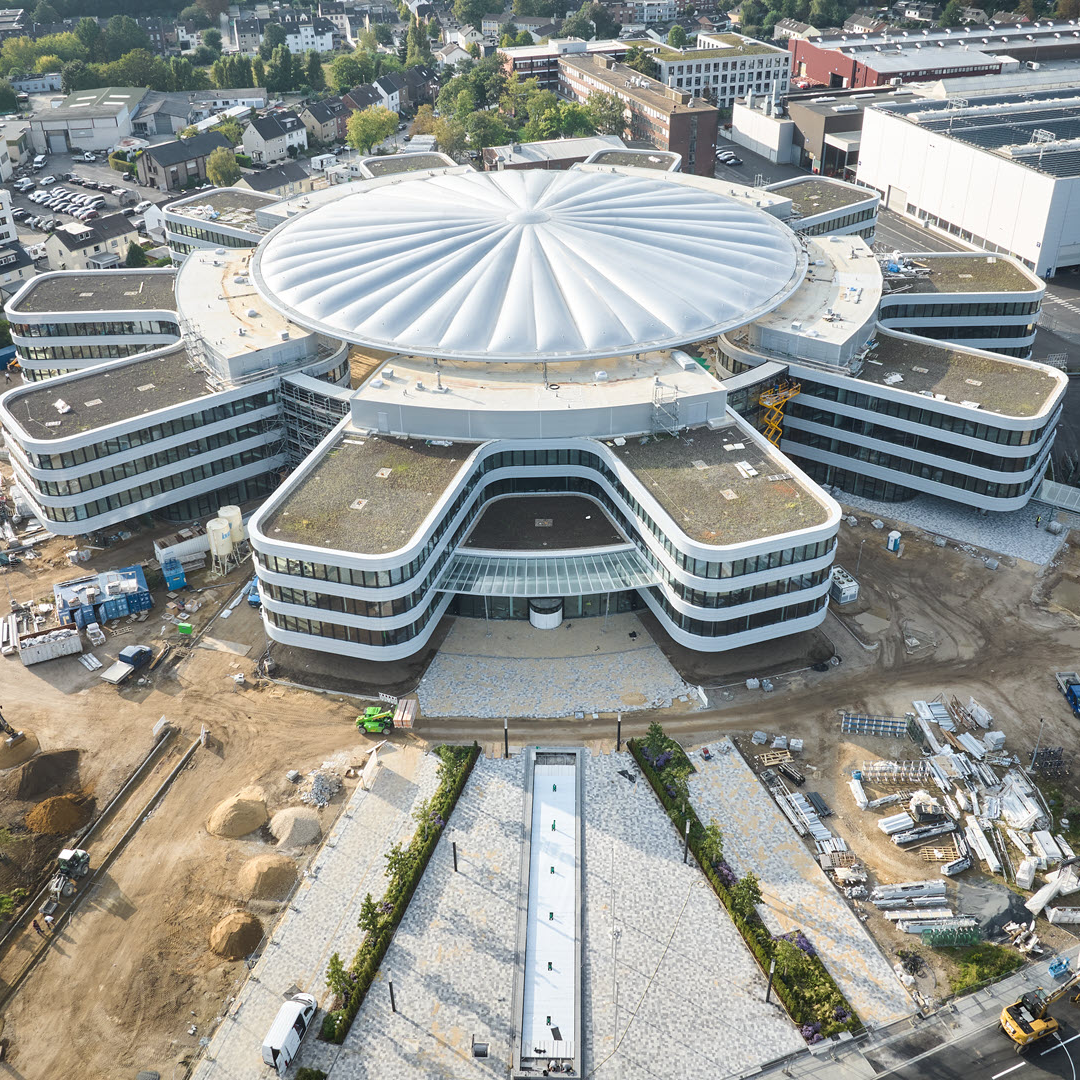

📢 我们很高兴地向您展示位于德国门兴格拉德巴赫的西马克园区 2024 年 5 月完工的庭院屋顶项目。 西马克集团的所有办公园区现在由五个办公模块组成，形成一个嵌齿的轮子结构。
🏢 项目亮点：
→ 大跨度： 直径为 82 米（269 米）的薄膜气垫屋面
一个庭院，高度达到20米（20米）。
→ 内容覆盖广泛： 该屋顶面积为 5100 平方米（54896 平方米），为 2000 多名在建筑物之间移动的员工提供了干燥的环境。
🔧 卓越工程（按形式TL）：
德儒巴客户 formTL 负责这一创新屋盖结构的技术处理和结构设计。 主要功能包括：
ustom 张拉索结构: 根据盖革穹顶原理设计，压环由环绕的钢箱梁和 40 根不足张拉的径向钢索和双索支承。
→ 高级构件： 设计索节点、ETFE 气枕垫层、钢箱梁以及与受压环索的腹板连接。
→ 实心模块结构上的浮动支座，一侧是固定支座，另一侧是可径向移动的支座，另外还有 8 个相互摩擦的支座。
formTL 的专业知识与 RFEM 的强大功能相结合，造就了这一示例性的结构设计，凸显了现代工程解决方案的潜力。
👘 来感受这个非凡项目背后的创新和工程实力！
