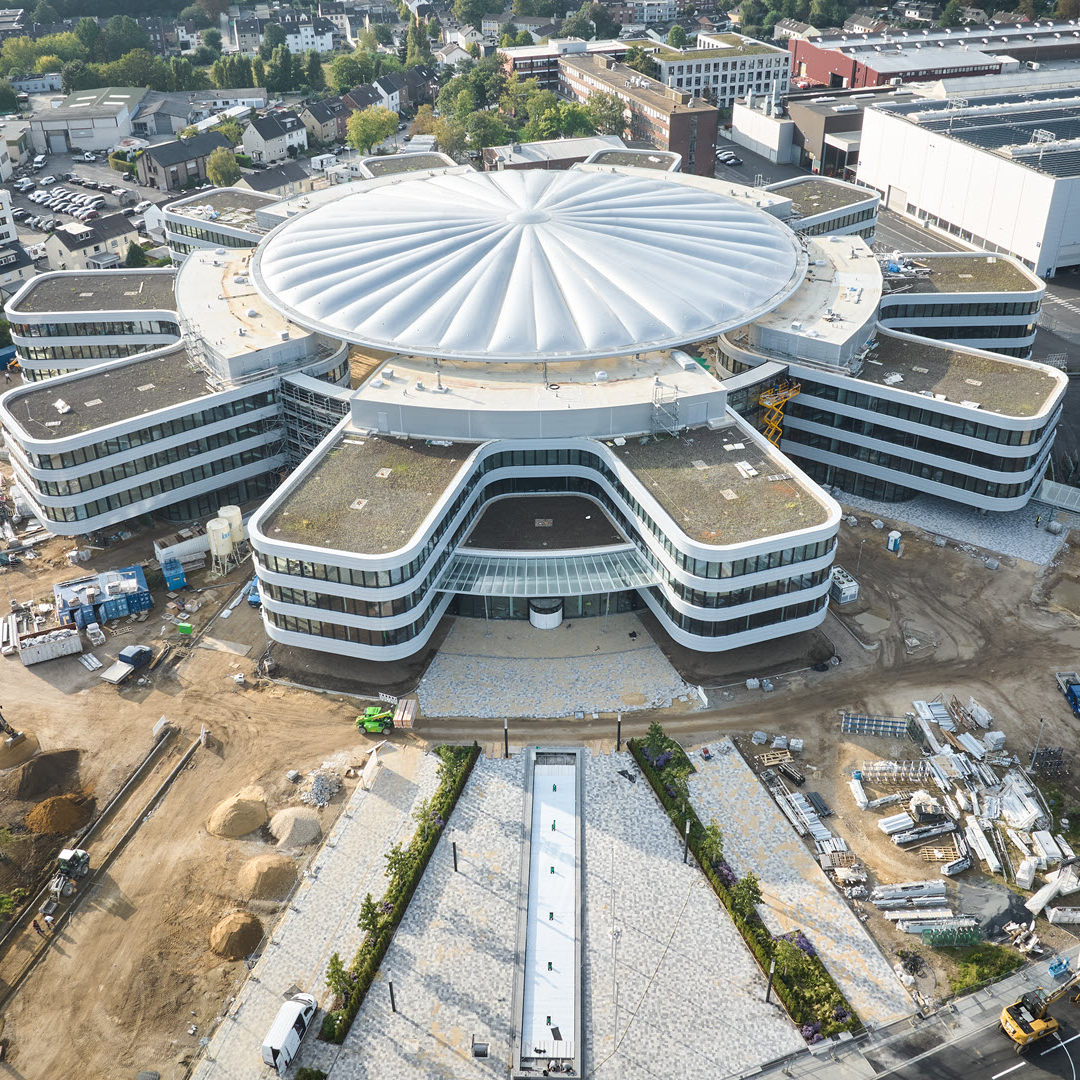

🌟 Prezentacja projektu klienta: Zadaszenie dziedzińca w kampusie SMS w Mönchengladbach, Niemcy 🌟
📢 Z przyjemnością prezentujemy wspaniały projekt zadaszenia dziedzińca w kampusie SMS w Mönchengladbach, ukończony w maju 2024 roku. Po ujednoliceniu wszystkich lokalizacji Grupy SMS na terenie kampusu znajduje się pięć modułów biurowych tworzących konstrukcję koła zębatego.
🏢 Najważniejsze informacje dotyczące projektu:
▫️ Imponująca rozpiętość: Dach pokryty folią o średnicy 82 m rozciąga się po wewnętrznej stronie
wysokości 20 m.
▫️ Duże pokrycie: Dach zajmuje powierzchnię 5100 m², zapewniając suche środowisko dla ponad 2000 pracowników przemieszczających się między budynkami.
🔧 Engineering Excellence według formTL:
Klient firmy Dlubal, formTL, był odpowiedzialny za opracowanie techniczne i projekt konstrukcyjny tej innowacyjnej konstrukcji dachu. Najważniejsze funkcje to:
▫️ Konstrukcja kabla rozciąganego: Zaprojektowana zgodnie z zasadą kopuły Geigera, z pierścieniem ściskanym podpartym na obwodowym stalowym dźwigarze skrzynkowym i 40 nienaprężonymi kablami promieniowymi z podwójnymi wiązkami.
▫️ Zaawansowane komponenty: Opracowanie węzłów kablowych, elewacji poduszek z folii ETFE, stalowego dźwigara skrzynkowego oraz połączeń środników kablowych z pierścieniem ściskanym.
▫️ Bezpieczny system podparcia: Podpora ruchoma w masywnych budynkach modułowych, ze stałą podporą po jednej stronie, podporą przesuwną promieniowo po przeciwnej stronie i ośmioma dodatkowymi podporami ciernymi.
Doświadczenie formTL w połączeniu z potężnymi możliwościami programu RFEM zaowocowało modelowym projektem konstrukcyjnym, który podkreśla potencjał nowoczesnych rozwiązań inżynierskich.
📐 Odkryj innowacyjność i umiejętności inżynierskie stojące za tym niezwykłym projektem!
