Projeto de cliente | Cobertura de pátio do campus da SMS em Mönchengladbach, Alemanha

🌟 Destaque do projeto de cliente: Cobertura de pátio do campus da SMS em Mönchengladbach, Alemanha 🌟

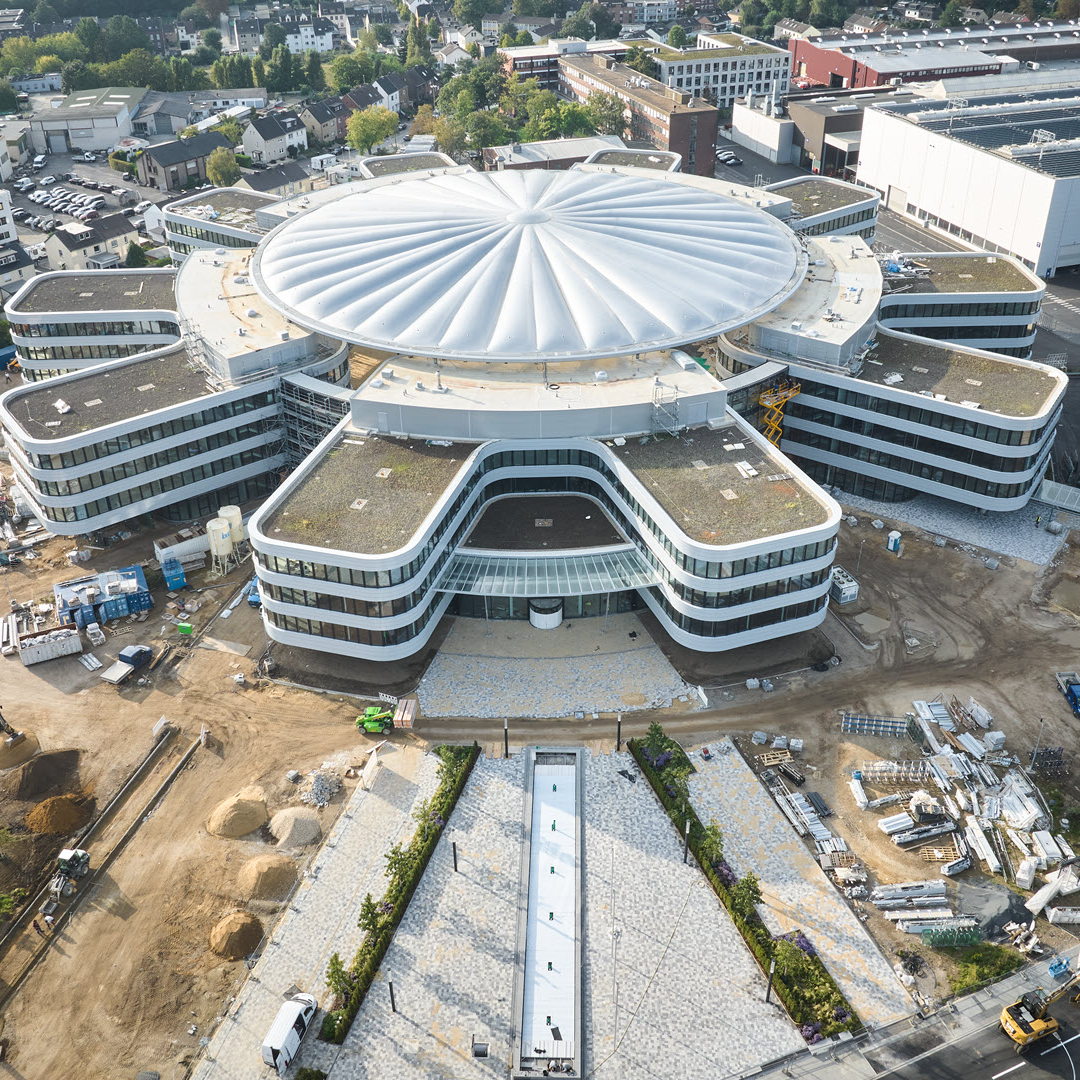

📢 É com muito gosto que apresentamos o impressionante projeto de cobertura do pátio interior do campus da SMS em Mönchengladbach, na Alemanha, concluído em maio de 2024. Com todas as localizações do SMS Group agora unificadas, o campus conta com cinco módulos de escritórios que formam uma estrutura de roda dentada.

🏢 Destaques do projeto:

ao Vão impressionante: A cobertura em folha de almofada com um diâmetro de 82 m cobre a parte interior
pátio interior, com uma altura de 20 m.

ao️ Cobertura vasta: A cobertura cobre uma área de 5100 m², proporcionando um ambiente seco para os mais de 2000 colaboradores que se deslocam entre os edifícios.

🔧 Engineering Excellence da formTL:

O cliente Dlubal formTL foi responsável pelo processamento técnico e pelo dimensionamento estrutural desta estrutura de cobertura inovadora. As principais funções são:

ao️ Estrutura de cabos de tração: Dimensionado de acordo com o princípio da cúpula Geiger, com um anel comprimido suportado por uma viga circunferencial de aço em secção oca e 40 cabos radiais sub-tensionados com um conjunto duplo de cabos.

ao Componentes avançados: Desenvolvimento de nós de cabos, elevação de almofadas de ETFE, vigas de secção oca em aço e ligações de almas de cabos ao anel comprimido.

ao Sistema de apoio técnico seguro: Apoio flutuante em edifícios modulares de betão armado, com apoio fixo de um lado, apoio com deslocamento radial no lado oposto e oito apoios de atrito adicionais.

A experiência da formTL, combinada com as poderosas capacidades do RFEM, resultou num dimensionamento estrutural exemplar que destaca o potencial das soluções de engenharia modernas.

📐 Descubra a capacidade de inovação e engenharia por trás deste projeto notável!
