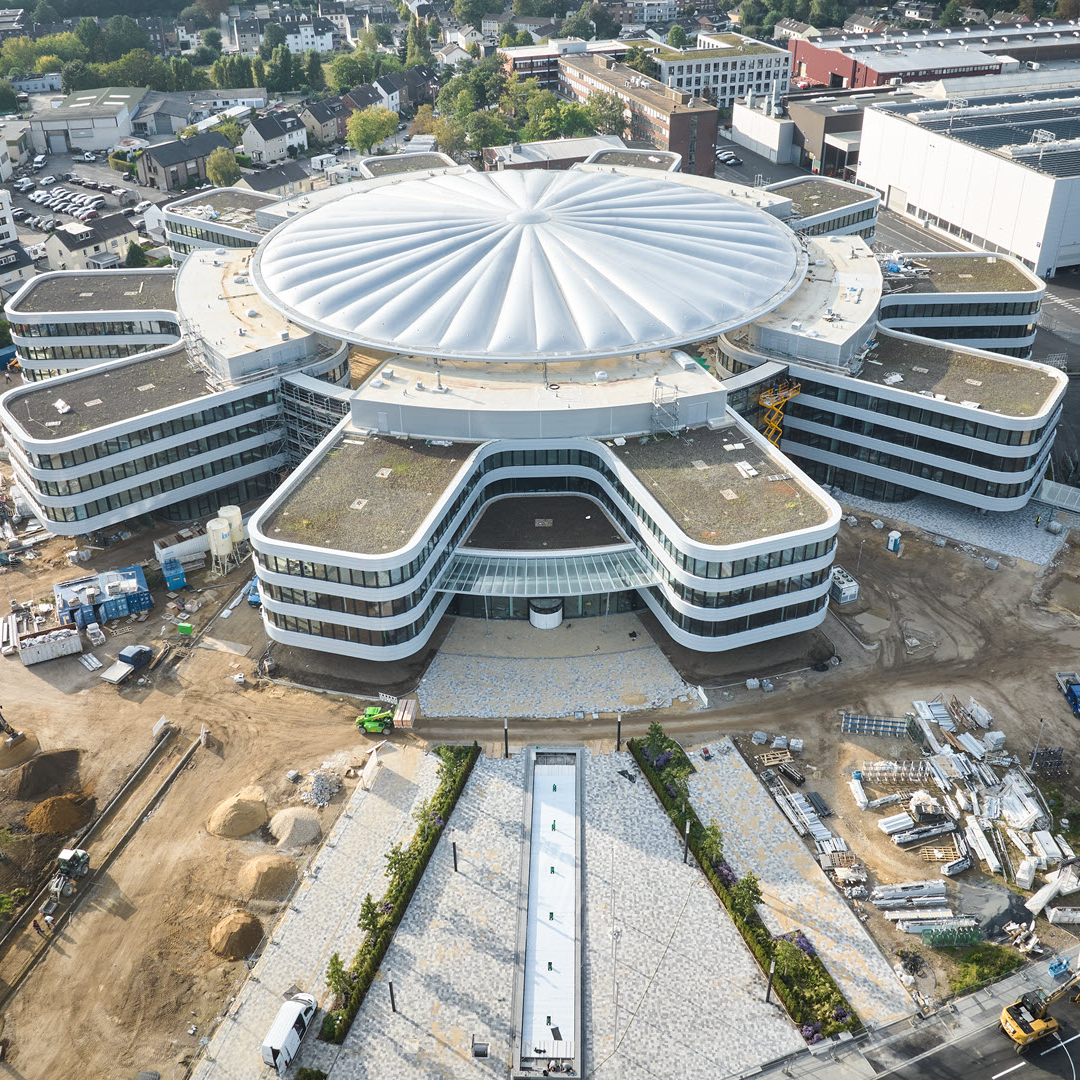

🌟 Proyecto destacado del cliente: Cubierta del patio del campus de SMS en Mönchengladbach, Alemania 🌟
📢 Estamos encantados de mostrar el impresionante proyecto de cubierta del patio en el campus de SMS en Mönchengladbach, Alemania, completado en mayo de 2024. Con todas las ubicaciones de SMS Group ahora unificadas, el campus cuenta con cinco módulos de oficinas que forman una estructura de rueda dentada.
🏢 Aspectos destacados del proyecto:
▫️ Impresionante vano: Una cubierta amortiguada con láminas con un diámetro de 82 m (269 ft) se extiende por el interior
patio, alcanzando una altura de 20 m (65,6 pies).
▫️ Amplia cobertura: La cubierta cubre un área de 5.100 m² (54.896 ft²), lo que garantiza un entorno seco para más de 2.000 empleados que se desplazan entre edificios.
🔧 Excelencia en ingeniería por formTL:
El cliente de Dlubal formTL fue responsable del procesamiento técnico y el diseño estructural de esta innovadora estructura de cubierta. Las características clave incluyen:
▫️ Estructura del cable de tracción: Diseñado según el principio de la cúpula de Geiger, con un anillo de compresión soportado por una viga en cajón de acero circunferencial y 40 cables radiales bajo tracción con un juego doble de cables.
▫️ Componentes avanzados: Desarrollo de nudos de cables, elevaciones de cojines de ETFE, vigas cajón de acero y conexiones del alma del cable al anillo de compresión.
▫️ Sistema de soporte seguro: Apoyo flotante en edificios de módulos macizos, con apoyo fijo en un lado, apoyo radialmente desplazable en el lado opuesto y ocho apoyos de fricción adicionales.
La experiencia de formTL, combinada con las potentes capacidades de RFEM, dio como resultado un diseño estructural ejemplar que destaca el potencial de las soluciones de ingeniería modernas.
📐 ¡Descubra la innovación y la destreza de la ingeniería detrás de este extraordinario proyecto!
