Bemessungssituationen

Alle im Modell vorhandenen Bemessungssituationen werden in dieser Tabelle des Bemessungs-Add-Ons aufgelistet. Hier können Sie entscheiden, ob und in welcher Art eine bestimmte Bemessungssituation für die Stahlnachweise berücksichtigt werden soll. Weitere Infos zu Bemessungssituationen finden Sie im RFEM-Handbuch im Kapitel Bemessungssituationen.

Auswahl der Kombinationen für die Bemessung

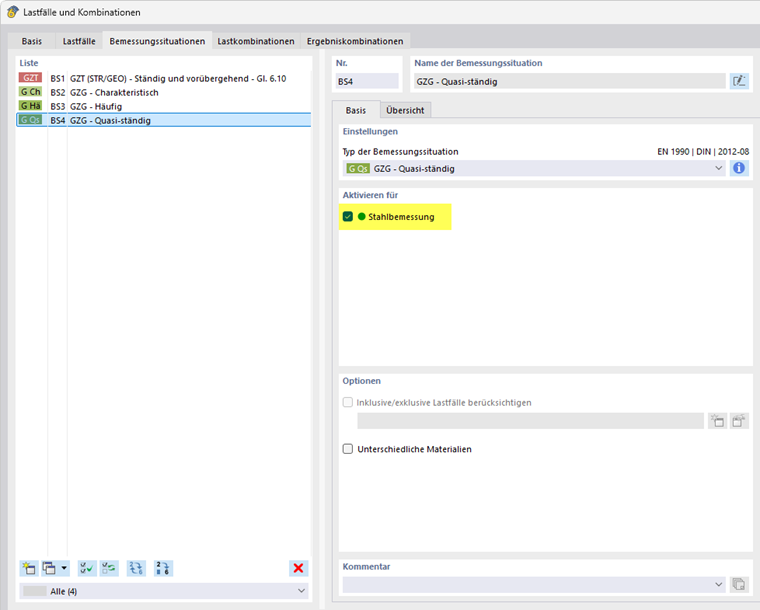

In der Voreinstellung ist das Kontrollfeld 'Zu Bemessen' aktiviert und alle Bemessungssituationen werden für die Stahlbemessung berücksichtigt. Deaktivieren Sie dieses Kontrollfeld für eine Bemessungssituation, dann wird diese für die Stahlbemessung deaktiviert und es werden für diese Bemessungssituation keine Nachweise geführt. Diese Auswahl ist auch mit der Auswahl für das Bemessungs-Add-On in den Einstellungen der Bemessungssituation synchronisiert.

Info

Eine Bemessung von einzelnen Lastfällen, Lastkombinationen oder Ergebniskombinationen ist nicht möglich. Die Kombinationen müssen einer Bemessungssituation zugeordnet sein.

Mit der Voreinstellung werden alle Kombinationen einer für die Bemessung aktivierten Bemessungssituation berücksichtigt. In der Spalte 'Zu bemessende Kombinationen für Aufzählungsmethode' können Sie jedoch auch einzelne Kombinationen aus dieser Bemessungssituation eintragen. Über die Schaltfläche Objekt bearbeiten erreichen Sie einen Dialog mit grafischer Auswahlmöglichkeit der zu berechnenden Kombinationen. Die Nachweise werden für alle in dieser Spalte eingetragenen Kombinationen geführt.

Zuordnung zu Bemessungssituationstypen

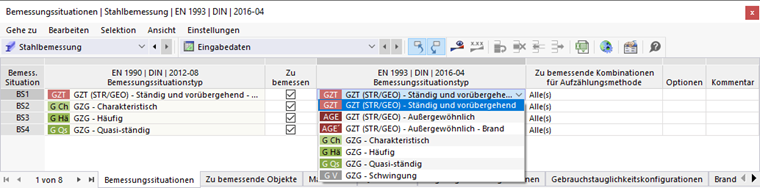

Die Bemessungssituationen wurden anhand der gewählten Norm für die Lastfallklassifizierung gebildet. Die Typen müssen daher noch den Typen der gewählten Bemessungsnorm zugeordnet werden, da diese voneinander abweichen können. Im Allgemeinen erfolgt diese Zuordnung automatisch, so dass eine Gebrauchstauglichkeitskombination aus der Lastfallkombination auch für die Bemessung dem Typ 'Gebrauchstauglichkeit' zugeordnet wird. Sie sollten diese Auswahl jedoch prüfen und bei Bedarf richtig zuordnen.

Die im Add-On geführten Nachweise richten sich nach dem Bemessungssituationstyp. Besitzt beispielsweise keine Bemessungssituation den Typ für Gebrauchstauglichkeit, so werden keine Gebrauchstauglichkeitsnachweise geführt. Mit einer Bemessungssituation vom Typ Tragfähigkeit werden nur Tragfähigkeitsnachweise geführt. Je nach Norm sind verschiedene Bemessungssituationstypen möglich.

Info

Es werden für eine Bemessungssituation nur die zum Bemessungssituationstyp zugehörigen Nachweise geführt.

Sie können auch mehrere Bemessungssituationen gleichen Typs zur Bemessung aktivieren, wie zum Beispiel zwei Bemessungssituationen für Tragfähigkeitsnachweise. Es werden dann die Tragfähigkeitsnachweise für die ausgewählten Kombinationen beider Bemessungssituationen geführt.
