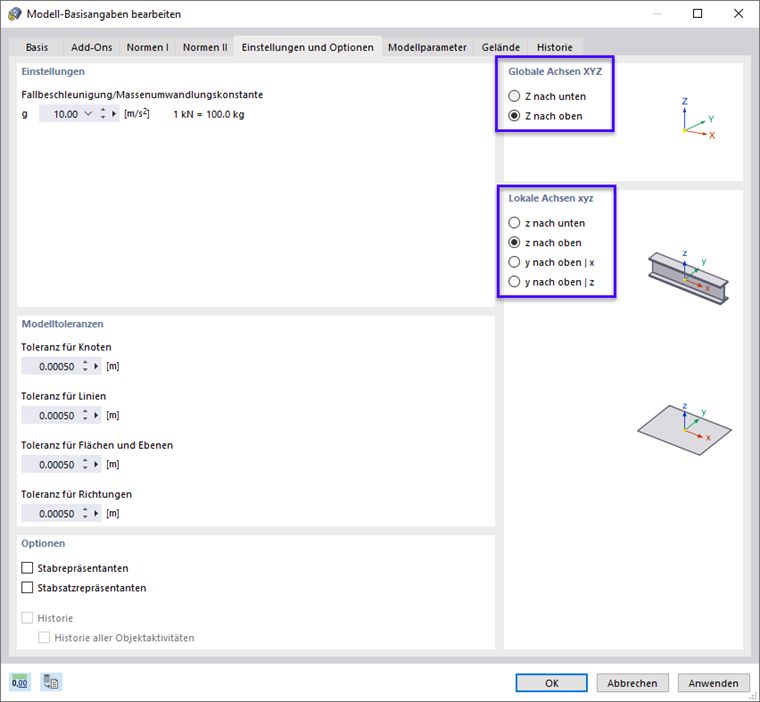

In diesem Reiter können Sie den Wert der Fallbeschleunigung und die Achsenausrichtungen steuern. Die globale Z-Achse kann nach unten oder oben eingestellt werden. Die lokalen Achsen beziehen sich auf die xyz-Achsen von Stäben und Flächen.
Einstellungen und Optionen
