Der grafische Arbeitsbereich nimmt den Hauptteil der Benutzeroberfläche ein. Dort können Sie das Modell erstellen, Lasten aufbringen und die Ergebnisse untersuchen.

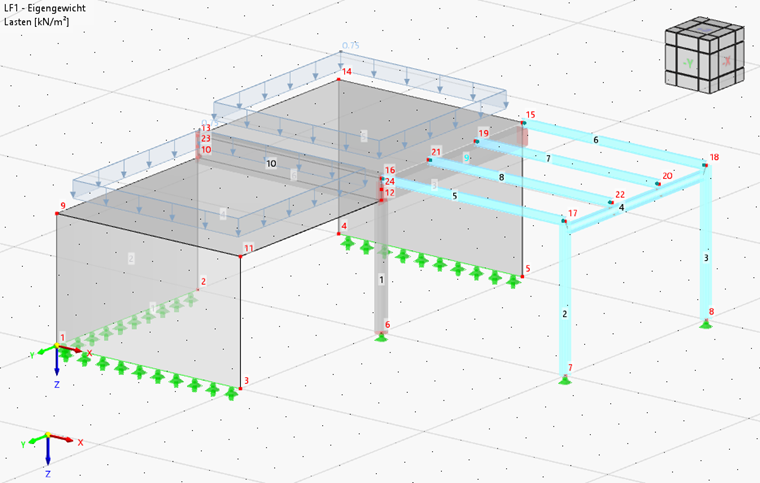

Wenn Sie RFEM oder RSTAB zum ersten Mal öffnen, werden im Arbeitsbereich das Raster der Arbeitsebene, das Achsensystem und der Ansichtswürfel dargestellt. Wenn Sie auf den Würfel klicken oder ihn drehen (linke Maustaste gedrückt halten und Mauszeiger bewegen), können Sie die Ansicht steuern. Alternativ kann die Ansicht über die Mausfunktionen eingestellt werden.
Die Modellobjekte stellen die Bauteile des Modells dar wie Linien, Stäbe, Gelenke oder Lager (siehe Allgemeine Funktionen). Lastobjekte sind an Strukturobjekte wie Knoten- oder Stablasten gebunden oder können frei definiert werden.
Nach der Berechnung können die Ergebnisse im Arbeitsbereich eingesehen werden. Dazu gehören die Schnittgrößen von Stäben und Flächen sowie Verformungen und Dehnungen.

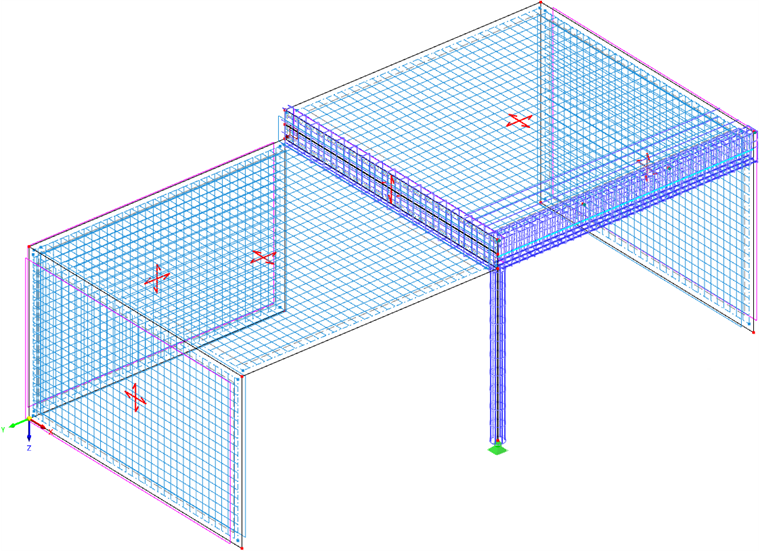

Wenn Sie die Betonbemessung aktiviert haben, können Sie im Arbeitsbereich auch die Bemessungsobjekte sehen, wie z. B. die Bewehrungsstäbe der Träger oder Flächen.
Um ein Objekt auszuwählen, klicken Sie es an oder ziehen Sie ein Fenster darüber auf. Sie können das selektierte Objekt dann an eine andere Stelle ziehen oder kopieren, indem Sie die 'Strg' -Taste gedrückt halten und den Mauszeiger bewegen.
Wenn Sie das Fenster von links nach rechts aufziehen, werden nur die Objekte mit selektiert, die vollständig im Fenster enthalten sind. Wird das Fenster jedoch von rechts nach links aufgezogen, so umfasst die Selektion auch Objekte, die vom Fenster geschnitten werden.
Um ein Objekt zu ändern, wählen Sie es zuerst mit einem Doppelklick aus. Es öffnet sich der Dialog 'Modell bearbeiten', in dem die Objektparameter angepasst werden können.
