El área gráfica de trabajo ocupa la parte principal de la interfaz de usuario. Allí puede crear el modelo, aplicar cargas y examinar los resultados.

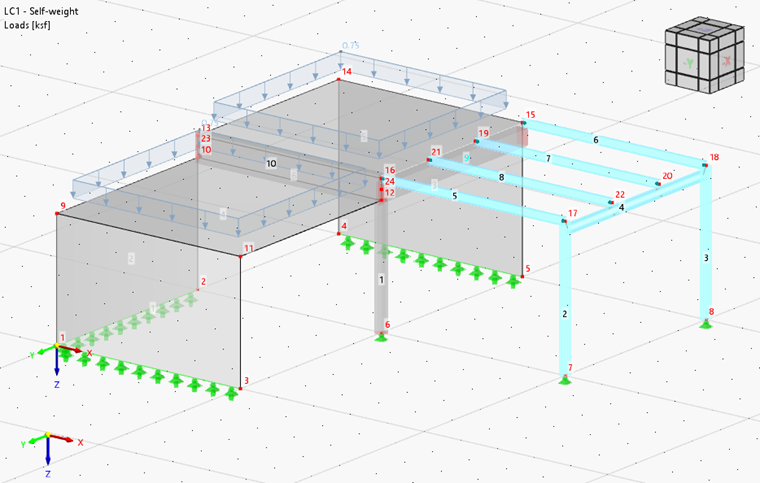

Cuando abre RFEM o RSTAB por primera vez, el área de trabajo muestra la rejilla del plano de trabajo, el sistema de ejes y el cubo de vistas. Si hace clic o gira el cubo (mantenga presionado el botón primario del ratón y mueva el puntero), puede controlar la vista. Alternativamente, puede establecer la vista utilizando las Funciones del ratón.
Los objetos del modelo representan los componentes del modelo tales como líneas, barras, articulaciones o apoyos (ver Funciones generales). Los objetos de carga están vinculados a objetos estructurales como cargas en nudos o en barras, o bien se pueden definir libremente.
Después del cálculo, puede examinar los resultados en el área de trabajo. Esto incluye los esfuerzos internos de barras y superficies, así como también las deformaciones y alargamientos.

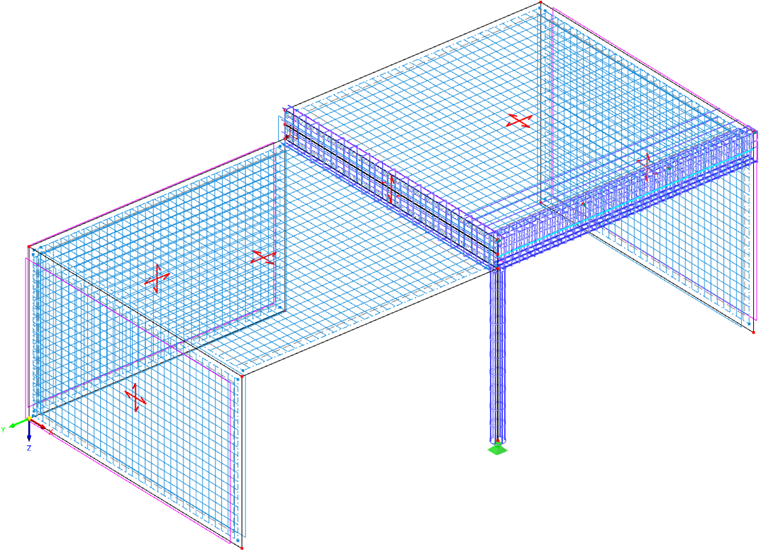

Si ha activado el cálculo de hormigón, también puede ver los objetos de cálculo en el área de trabajo, como por ejemplo las barras de armadura de las vigas o superficies.
Para seleccionar un objeto, haga clic en él o arrastre una ventana sobre él. Luego puede arrastrar o copiar el objeto seleccionado a otra ubicación manteniendo presionada la tecla "Ctrl" y moviendo el puntero.
Si dibuja la ventana de izquierda a derecha, solo se seleccionan los objetos que están completamente contenidos en la ventana. Sin embargo, si la ventana se dibuja de derecha a izquierda, la selección también incluye los objetos intersecados por la ventana.
Para modificar un objeto, haga doble clic en él. Se abre el cuadro de diálogo "Editar modelo" donde puede ajustar los parámetros del objeto.
