Графическое рабочее пространство занимает основную часть пользовательского интерфейса. Там можно создать модель, применить нагрузки и проверить результаты.

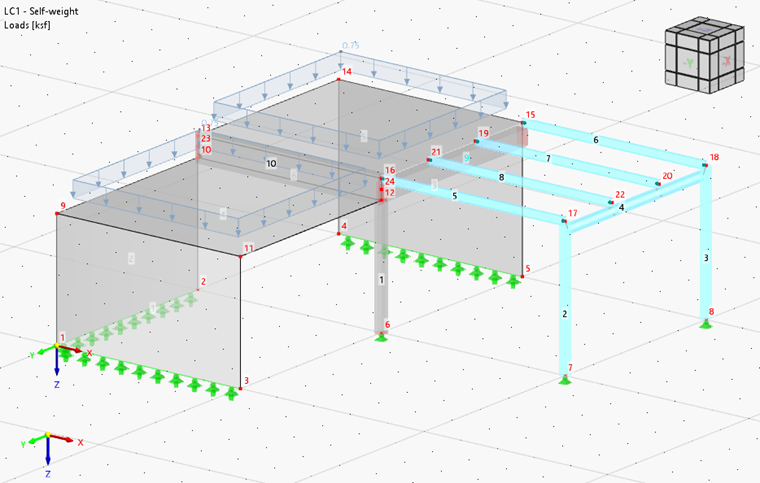

При первом запуске программы RFEM или RSTAB отображаются сетка рабочей плоскости, система координат и видовой куб. Если щелкнуть или повернуть куб (удерживая левую кнопку мыши и переместить указатель), можно управлять видом. Кроме того, можно настроить вид с помощью Функции мыши.
Объекты модели представляют компоненты модели, такие как линии, стержни, шарниры или опоры (см. Основные функции). Объекты нагрузок связаны с объектами конструкции, такими как узловые нагрузки или нагрузки на стержни, или могут быть заданы произвольно.
После расчета результаты можно просмотреть в рабочей области. Сюда входят внутренние силы стержней и поверхностей, а также деформации и деформации.

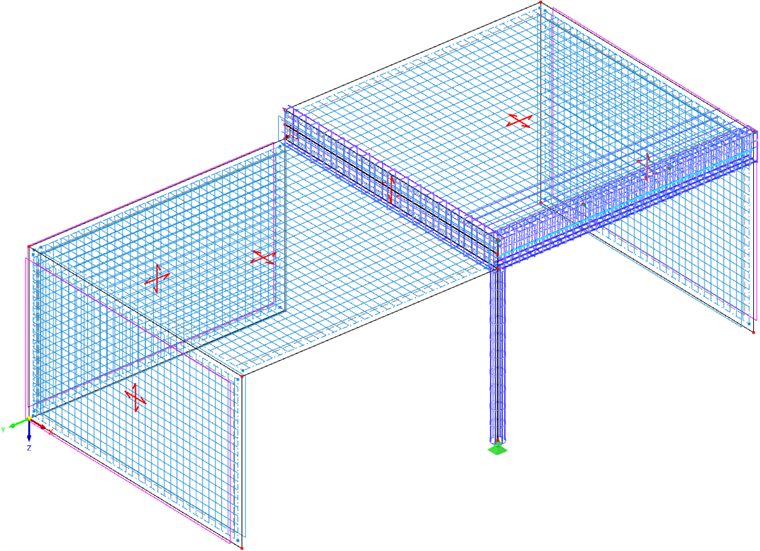

Если вы активировали расчет бетона, в рабочей области отображаются также объекты расчета , например, B. арматурные стержни балок или поверхностей.
Чтобы выбрать объект, щелкните по нему или перетащите окно над ним. Затем можно перетащить или скопировать выбранный объект в другое место, удерживая клавишу 'Ctrl' и перемещая указатель.
Если вы рисуете окно слева направо, то будут выбраны только те объекты, которые полностью содержатся в окне. Однако, если окно рисуется справа налево, в выборку также будут включены объекты, которые пересекаются окном.
Чтобы изменить объект на , сначала выберите его двойным щелчком. Откроется диалоговое окно ' Изменить модель ', в котором можно настроить параметры объекта.
