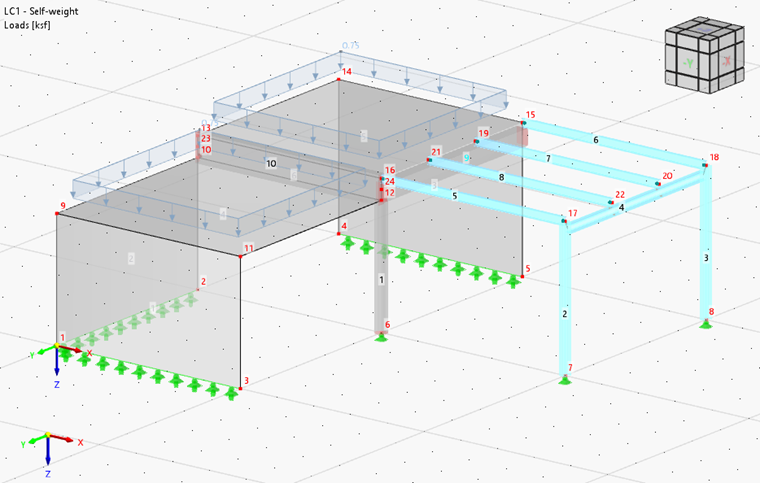

O espaço de trabalho gráfico ocupa a parte principal da interface do utilizador. Aí pode criar o modelo, aplicar cargas e examinar os resultados.
Quando abre o RFEM ou o RSTAB pela primeira vez, são apresentados a grelha do plano de trabalho, o sistema de eixos e o cubo de vista. Se clicar ou rodar o cubo (mantenha pressionado o botão esquerdo do rato e mova o cursor), pode controlar a vista. Em alternativa, pode definir a vista utilizando Funções do rato.
Os objetos do modelo representam os componentes do modelo, tais como linhas, barras, articulações ou apoios (ver [000151 Funções gerais]]). Os objetos de carga estão ligados a objetos estruturais, tais como cargas nodais ou de barra, ou podem ser definidos livremente.
Após o cálculo, os resultados podem ser visualizados na área de trabalho. Isso inclui as forças internas de barras e superfícies, bem como deformações e deformações.

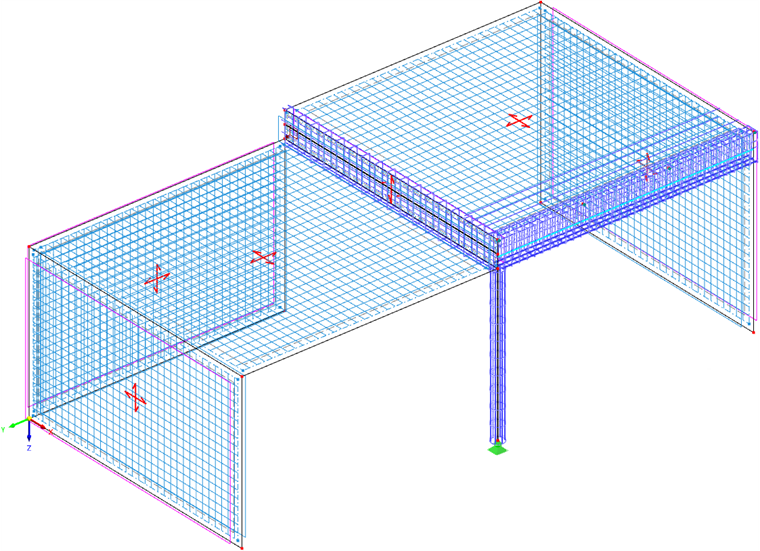

Se ativou o dimensionamento de betão, também pode ver os objetos de dimensionamento na área de trabalho, tais como B. as barras de reforço das vigas ou superfícies.
Para selecionar um objeto, clique nele ou arraste uma janela sobre ele. Em seguida, pode arrastar ou copiar o objeto selecionado para outra localização, mantendo pressionada a tecla 'Ctrl' e movendo o cursor.
Se você desenhar a janela da esquerda para a direita, apenas os objetos que estão completamente contidos na janela serão selecionados. No entanto, se a janela for desenhada da direita para a esquerda, a seleção também inclui objetos que são interceptados pela janela.
Para alterar um objeto para , selecione -o primeiro com um clique duplo. A caixa de diálogo 'Editar modelo' abre, onde pode ajustar os parâmetros do objeto.
