Das von 1911-1913 errichtete Schauspielhaus hat eine wechselvolle Geschichte erfahren. Dazu gehören die Zerstörung durch die alliierten Luftangriffe im Februar 1945, der Wiederaufbau in den Nachkriegsjahren sowie die Überflutungen durch das Hochwasser im August 2002. Innerhalb einer 18-wöchigen Spielpause wurde das Dresdener Schauspielhaus umfangreich saniert und modernisiert.
Aufgrund des engen Zeitfensters arbeiteten bis zu 230 Arbeitskräfte in drei Schichten. Zu den Maßnahmen gehörten u. a. die Erneuerung der Bühnentechnik und die Ertüchtigung des Dachtragwerkes vom Bühnenturm. Die Ingenieure von KREBS+KIEFER untersuchten die Standsicherheit des Bühnendaches mit Hilfe von RSTAB. Dabei wurden Tragfähigkeitsdefizite festgestellt, welche Verstärkungsmaßnahmen erforderlich machten.
KREBS+KIEFER Ingenieure GmbH
www.kuk.de

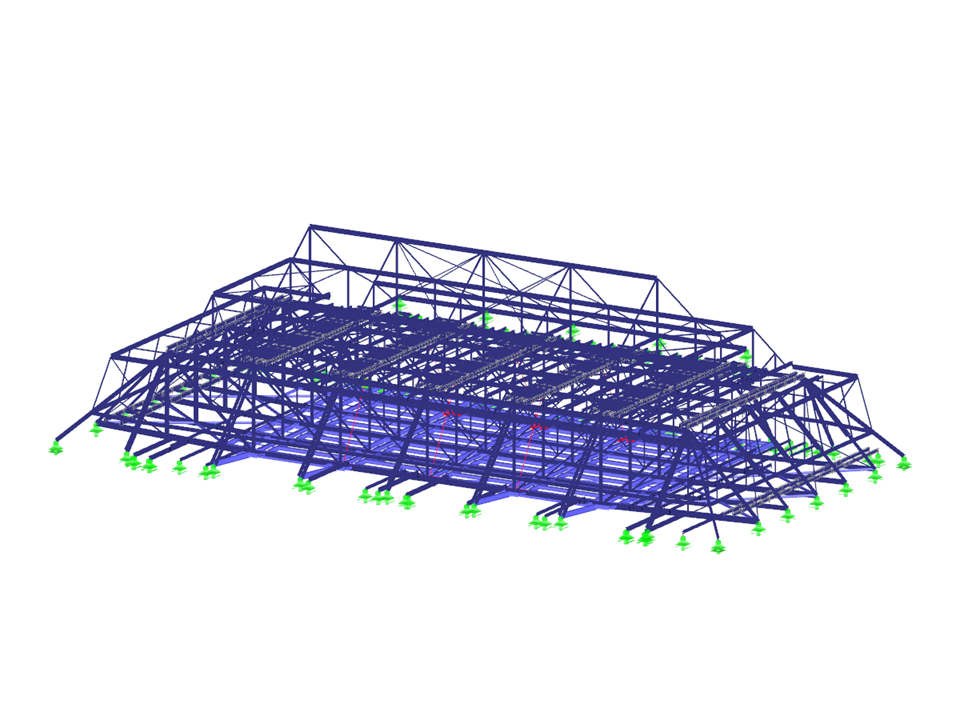

3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Tragkonstruktion des Bühnendaches
Anzahl Knoten | 2516 |
Anzahl Stäbe | 4077 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 16.249 t |
Abmessungen (metrisch) | 33.300 x 16.436 x 9.185 m |
Abmessungen (imperial) | 109.25 x 53.92 x 30.13 feet |
Programmversion | 8.12.01 |
