El teatro, que fue construido entre 1911 y 1913, tiene una historia llena de acontecimientos. El edificio fue destruido por los ataques aéreos aliados en febrero de 1945, reconstruido en los años de la posguerra y dañado por las inundaciones en agosto de 2002. En un descanso de 18 semanas, el teatro de Dresde ha sido completamente renovado y modernizado.
Debido al corto tiempo límite, había hasta 230 trabajadores en la obra, trabajando en tres turnos. La reconstrucción incluyó, entre otras, la renovación del equipamiento escénico y el refuerzo de la estructura de la cubierta de la torre del escenario. Los ingenieros de KREBS+KIEFER examinaron la estabilidad de la cubierta del escenario utilizando RSTAB. El análisis de estabilidad detectó deficiencias en la capacidad de carga, lo que requirió medidas de armadura.
KREBS+KIEFER Ingenieure GmbH, Alemania
www.kuk.de.

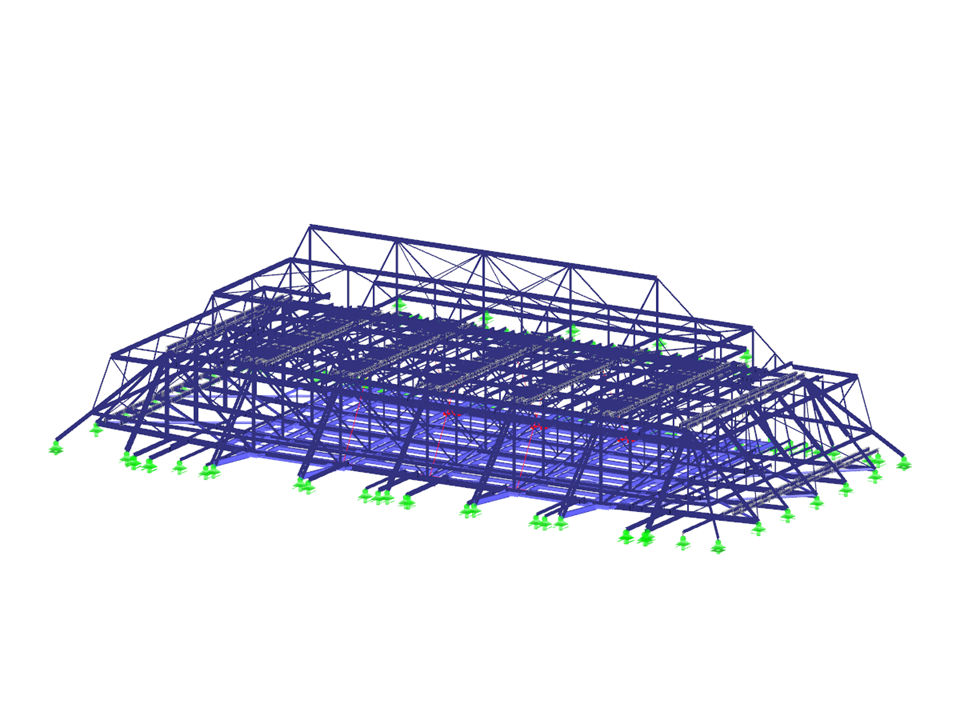

3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Debido al corto tiempo límite, había hasta 230 trabajadores en la obra, trabajando en tres turnos. La reconstrucción incluyó, entre otras, la renovación del equipamiento escénico y el refuerzo de la estructura de la cubierta de la torre del escenario. Los ingenieros de KREBS+KIEFER examinaron la estabilidad de la cubierta del escenario utilizando RSTAB. El análisis de estabilidad detectó deficiencias en la capacidad de carga, lo que requirió medidas de armadura.
KREBS+KIEFER Ingenieure GmbH, Alemania
www.kuk.de.
3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Estructura de soporte de la cubierta del escenario
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 2516 |
Número de barras | 4077 |
Número de casos de carga | 1 |
Peso completo | 16.249 t |
Dimensiones (métricas) | 33,300 x 16,436 x 9,185 m |
Dimensiones (imperiales) | 109.25 x 53.92 x 30.13 feet |
Versión del programa | 8.12.01 |
