Il teatro, costruito tra il 1911 e il 1913, ha una storia ricca di eventi. L'edificio fu distrutto dagli attacchi aerei alleati nel febbraio 1945, ricostruito negli anni del dopoguerra e danneggiato dalle inondazioni nell'agosto 2002. Nel giro di 18 settimane, il teatro di Dresda è stato ampiamente rinnovato e ammodernato.
A causa del breve limite di tempo, sul posto c'erano fino a 230 lavoratori, che lavoravano su tre turni. La ricostruzione ha incluso, tra gli altri, il rinnovamento delle attrezzature del palcoscenico e il rafforzamento della struttura della copertura della torre del palcoscenico. Gli ingegneri di KREBS+KIEFER hanno esaminato la stabilità della copertura del palcoscenico utilizzando RSTAB. L'analisi di stabilità ha rilevato carenze nella capacità portante, che hanno richiesto misure di armatura.
KREBS+KIEFER Ingenieure GmbH, Germania
www.kuk.de.

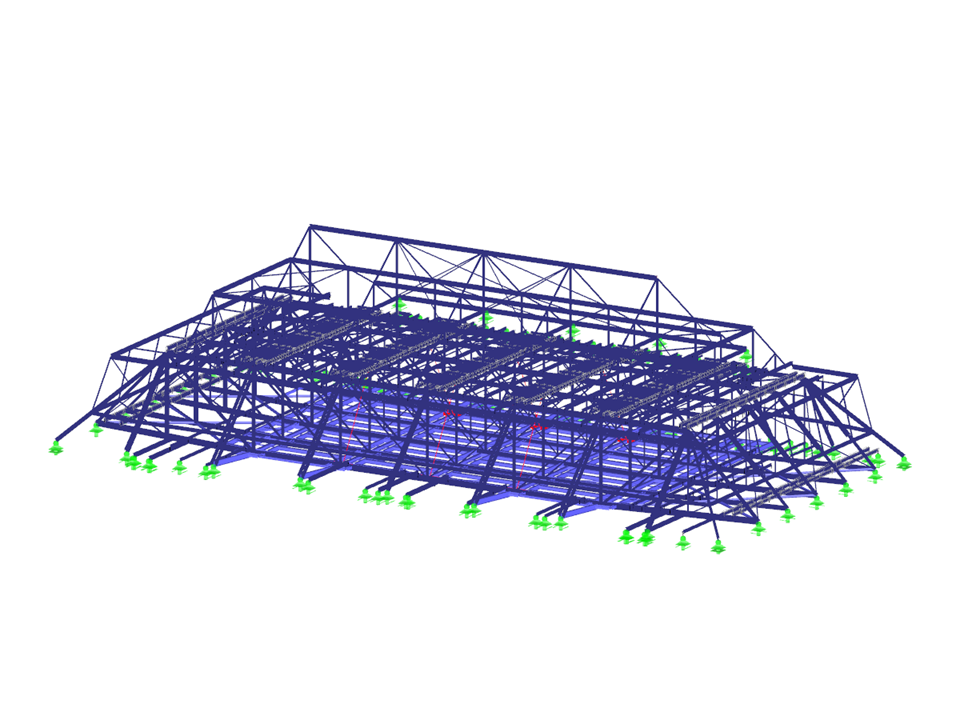

3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
A causa del breve limite di tempo, sul posto c'erano fino a 230 lavoratori, che lavoravano su tre turni. La ricostruzione ha incluso, tra gli altri, il rinnovamento delle attrezzature del palcoscenico e il rafforzamento della struttura della copertura della torre del palcoscenico. Gli ingegneri di KREBS+KIEFER hanno esaminato la stabilità della copertura del palcoscenico utilizzando RSTAB. L'analisi di stabilità ha rilevato carenze nella capacità portante, che hanno richiesto misure di armatura.
KREBS+KIEFER Ingenieure GmbH, Germania
www.kuk.de.
3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
Fase di copertura della struttura di supporto
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 2516 |
Numero di aste | 4077 |
Numero di casi di carico | 1 |
Peso totale | 16,249 t |
Dimensioni (metriche) | 33.300 x 16.436 x 9.185 m |
Dimensioni (imperiali) | 109.25 x 53.92 x 30.13 feet |
Versione del programma | 8.12.01 |
