Le théâtre, construit entre 1911 et 1913, a une histoire mouvementée. Le bâtiment a été détruit par les attaques aériennes alliées en février 1945, reconstruit dans les années d'après-guerre et endommagé par les inondations en août 2002. Le théâtre de Dresde a été entièrement rénové et modernisé en 18 semaines.
En raison de la brièveté des délais, jusqu'à 230 ouvriers travaillaient sur le site en trois équipes. La reconstruction comprenait, entre autres, la rénovation de l'équipement de la scène et le renforcement de la toiture de la tour de la scène. Les ingénieurs de KREBS + KIEFER ont vérifié la stabilité de la toiture de la scène à l'aide de RSTAB. L'analyse de stabilité a permis de déceler des défauts de capacité portante qui nécessitaient des mesures de renforcement.
KREBS + KIEFER Ingenieure GmbH, Allemagne
www.kuk.de.

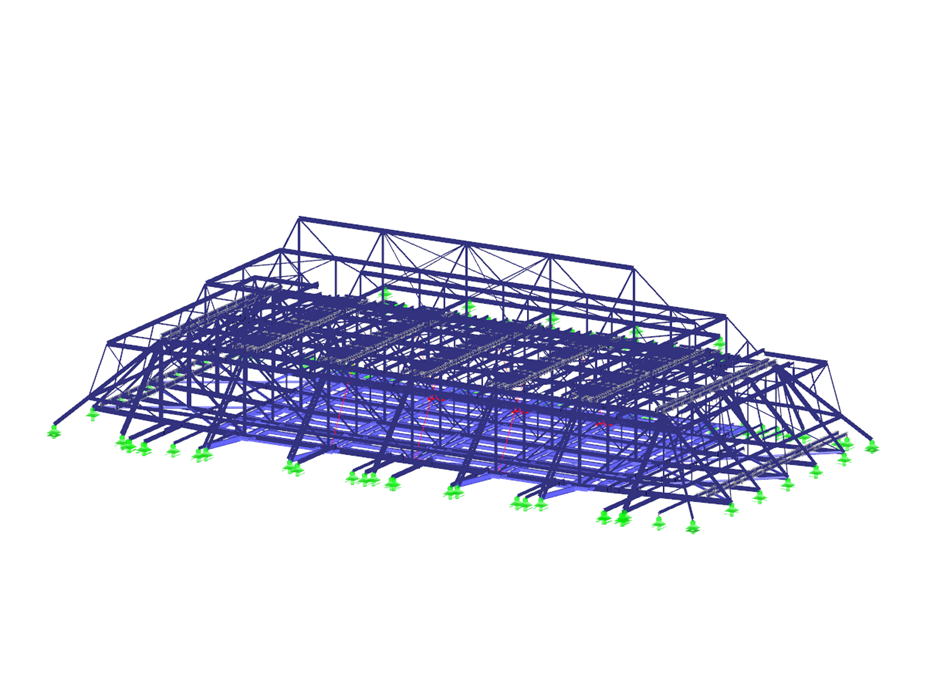

Modèle en 3D de la structure de la toiture de la scène dans RSTAB (© KREBS + KIEFER)
En raison de la brièveté des délais, jusqu'à 230 ouvriers travaillaient sur le site en trois équipes. La reconstruction comprenait, entre autres, la rénovation de l'équipement de la scène et le renforcement de la toiture de la tour de la scène. Les ingénieurs de KREBS + KIEFER ont vérifié la stabilité de la toiture de la scène à l'aide de RSTAB. L'analyse de stabilité a permis de déceler des défauts de capacité portante qui nécessitaient des mesures de renforcement.
KREBS + KIEFER Ingenieure GmbH, Allemagne
www.kuk.de.
Modèle en 3D de la structure de la toiture de la scène dans RSTAB (© KREBS + KIEFER)
Structure porteuse de la toiture de scène
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 2516 |
Nombre de barres | 4077 |
Nombre de cas de charge | 1 |
Poids total | 16,249 t |
Dimensions (métrique) | 33,300 x 16,436 x 9,185 m |
Dimensions (impériales) | 109.25 x 53.92 x 30.13 feet |
Version du logiciel | 8.12.01 |
