该剧场馆始建于1911年和1913年,历史悠久。 该建筑在1945年2月遭到盟军的空袭破坏,并在战后多年中重建,并在2002年8月因洪灾受损。 德累斯顿大剧场经过18周的休息和翻新,
由于工期很短,工人们分三班进行, 重建包括舞台设备的改造和舞台塔顶结构的加固。 KREBS+KIEFER的工程师们使用RSTAB检查了舞台顶棚的稳定性。 在进行稳定性分析后,确定了承重能力缺陷,并采取了加固措施。
KREBS+KIEFER Ingenieure GmbH,德国
www.kuk.de。

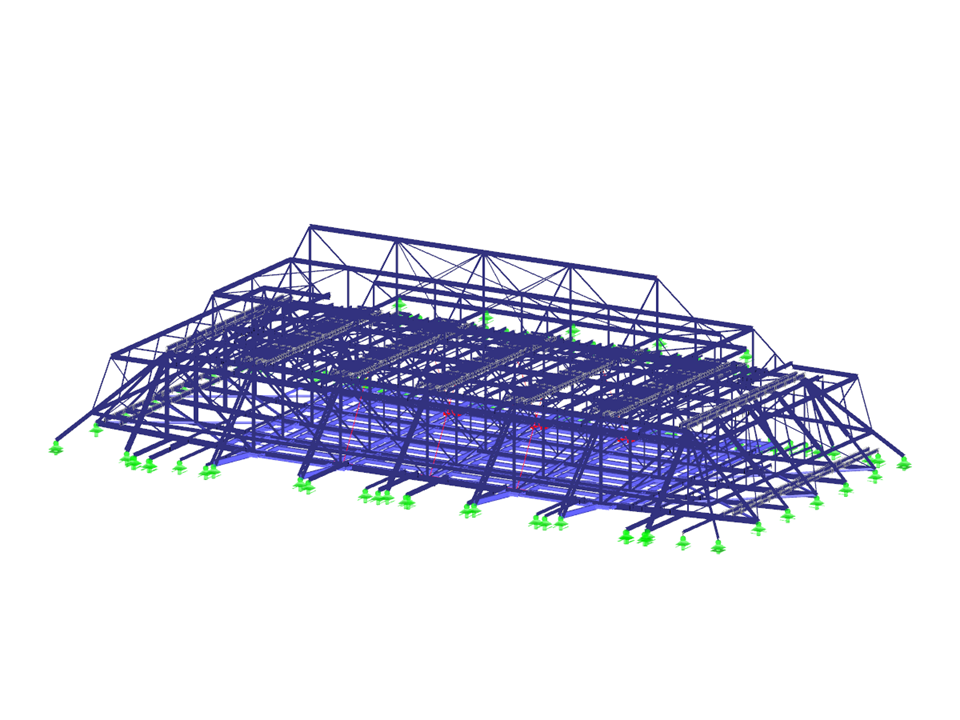

3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
由于工期很短,工人们分三班进行, 重建包括舞台设备的改造和舞台塔顶结构的加固。 KREBS+KIEFER的工程师们使用RSTAB检查了舞台顶棚的稳定性。 在进行稳定性分析后,确定了承重能力缺陷,并采取了加固措施。
KREBS+KIEFER Ingenieure GmbH,德国
www.kuk.de。
3D-Modell der Bühnendachkonstruktion in RSTAB (© KREBS+KIEFER)
舞台顶棚支承结构
无法下载
客户项目/只视图
节点数目: | 2516 |
杆件数目: | 4077 |
荷载工况数目 | 1 |
总重量 | 16,249 t |
翘曲区域尺寸 | 33.300 x 16.436 x 9.185 m |
软件版本 | 8.12.01 |
